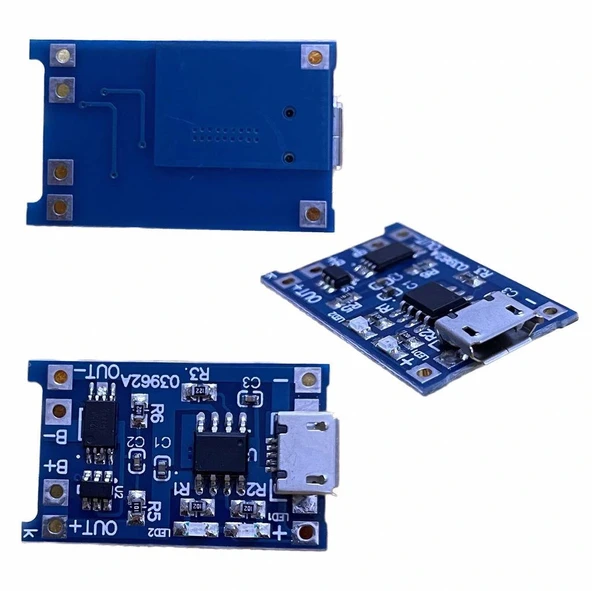

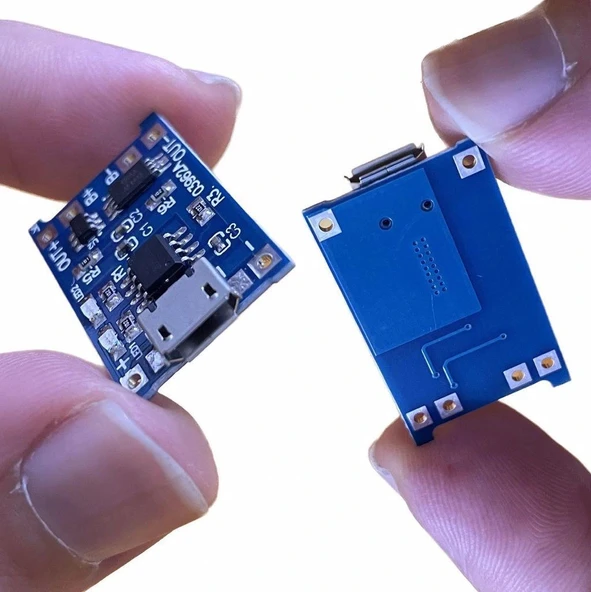

TP4056 Micro USB Korumalı LiPo/18650 Pil Şarj Devresi

\n\n

TP4056 Micro USB Pil Şarj Devresi, lityum iyon ve lityum polimer pilleri güvenle şarj etmek için tasarlanmış kompakt bir modüldür. Entegre koruma devreleri sayesinde pilleri aşırı şarj, aşırı deşarj ve kısa devrelerden korur.

\n\n

1A şarj akımı sağlayan bu modül, USB güç kaynağından doğrudan 3.7V tek hücreli lityum pilleri şarj edebilir. Üzerindeki kırmızı ve mavi LED göstergeler, şarj durumunu kolayca takip etmenizi sağlar.

\n\n

Arduino ve diğer mikrodenetleyici projelerinde batarya ile çalışma imkanı sunması, taşınabilir sistemler için ideal bir seçim olmasını sağlar. Koruma devreleri, projenizin batarya ömrünü uzatırken güvenlik risklerini minimuma indirir.

\n\n

Teknik Özellikler

\n\n

TP4056 Micro USB Korumalı LiPo/18650 Pil Şarj Devresinin detaylı teknik özellikleri aşağıda listelenmiştir.

\n\n

Şarj Çipi: TP4056
Koruma Çipi: DW01-P
MOSFET: 8205A
Giriş Voltajı: 4,5V - 5.5V DC (USB)
Şarj Voltajı: 4.2V (±1%)
Şarj Akımı: 1A (maksimum)
Uyumlu Pil Tipleri: 3.7V Lityum İyon/Lityum Polimer (Li-ion/LiPo)
Standart Uyumluluğu: 18650, 14500, 16340 ve diğer 3.7V tek hücreli piller
Giriş Bağlantısı: Micro USB
Çalışma Sıcaklığı: -10°C ~ +85°C

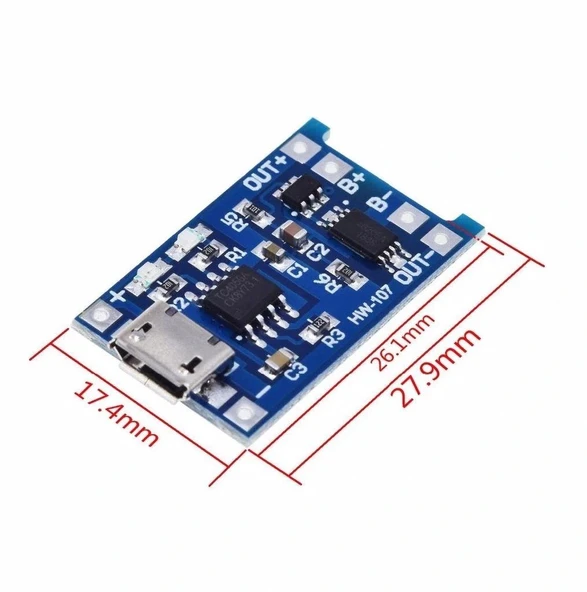

Boyutlar: 26mm x 17mm x 3.mm
Montaj Delikleri: 2mm çapında, 2 adet
Durum Göstergesi: Kırmızı LED (şarj oluyor), Mavi LED (şarj tamamlandı)
Koruma Özellikleri:\n\t
- Aşırı şarj koruması (4.2V)
- Aşırı deşarj koruması (2.5V)
- Aşırı akım koruması
- Kısa devre koruması
\n\t
Akım Ayarı: R3 direnci değiştirilerek (varsayılan 1.2kΩ ≈ 1A)
Devre Verimi: >80%
Ters Polarite Koruması: Var

\n\n

Bağlantı ve Kullanım

\n\n

TP4056 Micro USB Korumalı LiPo/18650 Pil Şarj Devresinin bağlantı şeması ve kullanım talimatları.

\n\n

İpucu: Pil bağlantılarını yaparken polariteye dikkat edin. Yanlış bağlantı koruma devresini aktif edebilir veya devreye zarar verebilir.

\n\n

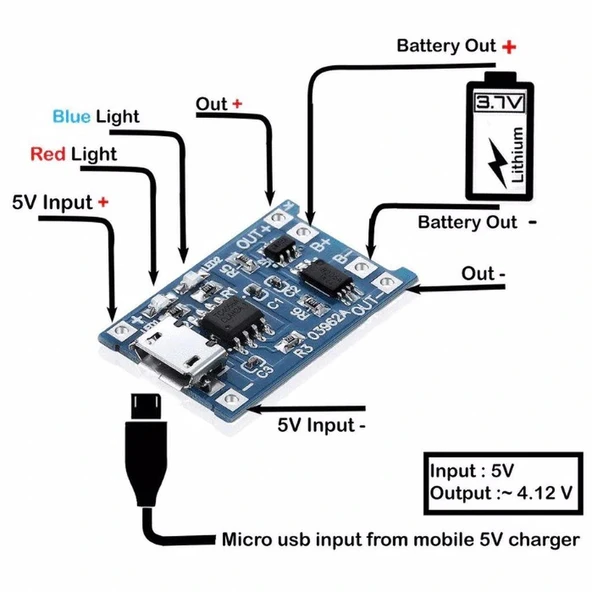

TP4056 şarj modülünü kullanmak için aşağıdaki adımları izleyin:

\n\n

Giriş Bağlantısı: Micro USB kablosu ile 5V güç kaynağına bağlayın
Pil Bağlantısı:\n\t
- B+ terminali: Pilin pozitif (+) kutbuna
- B- terminali: Pilin negatif (-) kutbuna
\n\t
Çıkış Bağlantısı (Yük):\n\t
- OUT+ terminali: Devrenizin pozitif girişine
- OUT- terminali: Devrenizin negatif (GND) girişine
\n\t

\n\n

Modül, 5V USB kaynağından beslenirken kırmızı LED yanacaktır. Pil tamamen şarj olduğunda kırmızı LED söner ve mavi LED yanar. Bu şekilde pilin şarj durumunu kolayca takip edebilirsiniz.

\n\n

TP4056 şarj modülü, modüller kategorisinde yer alan diğer sensör ve kontrol modülleriyle birlikte taşınabilir güç gerektiren projelerde kullanılabilir. Tipik bir uygulamada, şarj modülünün OUT+ ve OUT- pinlerinden gelen voltaj, Arduino veya diğer mikrodenetleyici kartları besleyebilir.

\n\n

Dikkat edilmesi gereken önemli nokta, çıkış voltajının 3.7V - 4.2V arasında olacağıdır. Bu voltaj aralığının çalıştırmak istediğiniz cihaza uygun olduğundan emin olun. 5V gerektiren bir Arduino için, çıkışa bir voltaj yükseltici (boost converter) eklemeniz gerekebilir.

\n\n

Uygulama Alanları

\n\n

TP4056 Micro USB Korumalı LiPo/18650 Pil Şarj Devresinin kullanılabileceği çeşitli projeler ve uygulama alanları.

\n\n

Taşınabilir Güç Çözümleri

\n\n

DIY powerbank projeleri
Bataryalı Arduino uygulamaları
Taşınabilir sensör sistemleri
Güneş enerjili şarj sistemleri

\n\n

IoT ve Kablosuz Uygulamalar

\n\n

Uzak sensör istasyonları
Kablosuz veri kaydediciler
ESP8266/ESP32 projeleri
LoRa veya Bluetooth tabanlı cihazlar

\n\n

Hobi ve Günlük Kullanım

\n\n

LED aydınlatma projeleri
RC araç batarya şarj sistemleri
Taşınabilir elektronik cihazlar
Acil durum güç kaynakları

\n\n

Proje Örnekleri

\n\n

TP4056 Micro USB Korumalı LiPo/18650 Pil Şarj Devresi kullanılarak yapılabilecek detaylı proje örnekleri.

\n\n

Güneş Enerjili IoT Sensör İstasyonu

\n\n

Arduino Nano, TP4056 şarj modülü, 18650 pil, küçük solar panel, DHT22 sıcaklık/nem sensörü ve ESP8266 WiFi modülü kullanarak güneş enerjisiyle çalışan bir sensör istasyonu yapabilirsiniz. Güneş paneli, TP4056 üzerinden 18650 pili şarj eder. TP4056'nın çıkışı, bir MT3608 boost modülü ile 5V'a yükseltilerek Arduino ve sensörlere güç sağlar. Arduino, sensörlerden periyodik olarak veri okur ve ESP8266 üzerinden bir IoT platformuna (örn. ThingSpeak veya Blynk) gönderir.

\n\n

Enerji tasarrufu için, ESP8266 ve Arduino sleep modları kullanılır; sistem 10-15 dakikada bir uyanır, ölçüm yapar ve tekrar uyku moduna geçer. Böylece tek bir 18650 pil ve küçük bir solar panel ile sistem günlerce kesintisiz çalışabilir. Pil voltajı da ölçülerek şarj durumu izlenebilir. Bu proje, uzak bahçeler, çatılar veya açık alanlarda hava durumu, toprak nemi veya hareket izleme gibi uygulamalar için idealdir.

\n\n

Çok Fonksiyonlu Taşınabilir Powerbank

\n\n

TP4056 şarj modülü, iki adet 18650 pil (paralel bağlı), MT3608 boost dönüştürücü, XL6009 buck-boost dönüştürücü, OLED ekran ve Arduino Nano kullanarak çok voltajlı bir powerbank yapabilirsiniz. TP4056, pilleri şarj eder ve aşırı şarj/deşarj koruması sağlar. MT3608, pil voltajını 5V USB çıkışı için yükseltir. XL6009 ise ayarlanabilir 3V-12V çıkış için kullanılır. Arduino, INA219 akım sensörü ile pil durumunu ve çıkış akımını izler, OLED ekranda şarj yüzdesi, çıkış voltajı ve kalan çalışma süresi gösterilir.

\n\n

İki buton ile voltaj ayarı ve mod değişikliği yapılabilir. Ayrıca, USB çıkışı için kısa devre ve aşırı akım koruması eklenebilir. OTG desteği ile powerbank, USB flash bellek veya fare/klavye gibi düşük güçlü USB cihazlarına da güç sağlayabilir. Ekstra özellik olarak, küçük bir LED el feneri veya SOS modu da eklenebilir. Bu çok yönlü powerbank, hem günlük kullanım hem de kamp, yürüyüş gibi outdoor aktiviteler için ideal bir yardımcıdır.

\n\n

Akıllı Pil Şarj İstasyonu

\n\n

Arduino Mega, çoklu TP4056 modülleri, INA219 akım/voltaj sensörleri, 16x2 LCD ekran ve gerçek zamanlı saat modülü kullanarak akıllı bir pil şarj ve analiz istasyonu yapabilirsiniz. Sistem, dört adet 18650 pili bağımsız olarak şarj edebilir ve her pilin şarj durumunu, sağlığını ve performansını izleyebilir. TP4056 modülleri güvenli şarj sağlarken, INA219 sensörleri her pilin şarj/deşarj akımını ve voltajını ölçer. Arduino, bu verileri kullanarak pil kapasitesini (mAh), iç direncini ve şarj döngü sayısını hesaplar.

\n\n

LCD ekranda, her pilin durumu ve şarj yüzdesi gösterilir. Bir SD kart modülü ile veriler kaydedilerek, pillerin performans değişimi zaman içinde izlenebilir. Bluetooth modülü ekleyerek, tüm verileri mobil uygulamaya aktarabilirsiniz. Ek olarak, bir röle modülü ile şarj tamamlandığında sistem otomatik olarak kapanabilir, bu da enerji tasarrufu sağlar. Bu proje, pil koleksiyoncuları, elektronik hobicileri veya çok sayıda pil kullanan profesyoneller için mükemmel bir araçtır.

\n\n

Sorun Giderme ve İpuçları

\n\n

TP4056 Micro USB Korumalı LiPo/18650 Pil Şarj Devresi kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

\n\n

Yaygın Sorunlar ve Çözümleri

\n\n

LED'ler Yanmıyor: USB bağlantısını kontrol edin, başka bir kablo deneyin.
Şarj Tamamlanmıyor: Pil sağlığını kontrol edin, hasarlı veya eski piller tam şarj olmayabilir.
Çıkışta Voltaj Yok: Koruma devresi tetiklenmiş olabilir, pilin bağlantısını çıkarıp tekrar takın.
Aşırı Isınma: Şarj akımını düşürün, R3 direncini daha yüksek değerli bir dirençle değiştirin.
Şarj Hızı Çok Düşük: USB güç kaynağının yeterli akım sağlayabildiğinden emin olun.

\n\n

Performans İpuçları

\n\n

Akım ayarını pillerinize uygun şekilde ayarlayın, küçük kapasiteli piller için 500mA idealdir.
Şarj hızını artırmak için 2A kapasiteli USB adaptör kullanın.
Hassas projelerde çıkış voltajını regüle etmek için ek regülatör devresi ekleyin.
Uzun pil ömrü için, pili %30-80 şarj aralığında tutmaya çalışın.
Taşınabilir projelerde, güç tasarrufu için mikrodenetleyicinin uyku modlarını kullanın.

\n\n

Paket İçeriği

\n\n

1 adet TP4056 Micro USB Korumalı LiPo/18650 Pil Şarj Devresi

\n\n

İlgili Ürün Kategorilerimiz

\n\n

Arduino

\n\n

Arduino geliştirme kartları ile batarya destekli projelerinizi hayata geçirebilirsiniz. Arduino Nano ve Pro Mini düşük güç tüketimi için idealdir.

\nÜrünleri İncele →

\n\n

Modüller

\n\n

Voltaj yükseltici/düşürücü modüller, güç yönetim modülleri ve diğer elektronik bileşenler ile güç kaynaklı projelerinizi geliştirebilirsiniz.

\nÜrünleri İncele →

\n\n

Neden Voltaj.Net'ten Almalısınız?

\n\n

Voltaj.Net, elektronik komponent ve geliştirme platformları konusunda Türkiye'nin güvenilir tedarikçisidir.

\n\n

Kalite Güvencesi: Test edilmiş ve onaylanmış, güvenilir ürünler
Teknik Destek: Ürün kullanımı ve projeleriniz konusunda uzman desteği
Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
Tamamlayıcı Ürünler: Projeleriniz için gerekli tüm elektronik bileşenler
Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme

\n\n

Voltaj.Net'i Ziyaret Et

\n\n

Ürün Hakkında Sıkça Sorulan Sorular

\n\n\n

TP4056 hangi tip pilleri şarj edebilir?

\n\n

3.7V değerindeki tek hücreli lityum iyon ve lityum polimer pilleri şarj edebilir. 18650, 14500, 16340 gibi piller uyumludur.

\n\n

Şarj akımını nasıl değiştirebilirim?

\n\n

R3 direncini değiştirerek şarj akımını ayarlayabilirsiniz. Akım = 1200/Rohm formülü geçerlidir. 1.2kΩ = 1A, 2.4kΩ = 500mA.

\n\n

Modülün üzerindeki LED'ler ne anlama geliyor?

\n\n

Kırmızı LED şarj işleminin devam ettiğini, mavi LED şarjın tamamlandığını gösterir. İkisi de yanmıyorsa güç yoktur veya pil bağlı değildir.

\n\n

Koruma devresi hangi durumlarda devreye girer?

\n\n

Pil voltajı 2.5V altına düştüğünde, 4.2V üzerine çıktığında, kısa devre olduğunda veya aşırı akım çekildiğinde koruma devresi aktif olur.

\n\n

Arduino'yu doğrudan bu modülle besleyebilir miyim?

\n\n

Arduino 5V gerektiğinden doğrudan besleyemezsiniz. MT3608 gibi bir boost converter ekleyerek 5V elde edebilirsiniz. Arduino Pro Mini 3.3V doğrudan çalışabilir.

\n\n

Şarj süresi ne kadardır?

\n\n

Şarj süresi pil kapasitesine bağlıdır. 2000mAh pil için 1A şarj akımında yaklaşık 2-2.5 saat sürer.

\n\n

Birden fazla pil seri veya paralel bağlanabilir mi?

\n\n

Bu modül sadece tek hücreli (3.7V) pilleri şarj eder. Paralel piller için aynı kapasitedeki pilleri kullanın, seri bağlamayın.

\n\n

Modül kendiliğinden kapanır mı?

\n\n

Evet, şarj tamamlandığında otomatik olarak şarj akımını keser. Ayrıca koruma durumlarında da çıkışı kapatır.
