MAX7219 8x8 Dot Matrix Kartı (Peşpeşe Takılabilir)

\n\n

MAX7219 8x8 Dot Matrix Kartı, 64 adet LED'den oluşan ve kolayca kontrol edilebilen kompakt bir gösterge modülüdür. MAX7219 entegresi sayesinde sadece 3 pin kullanarak tüm LED'leri kontrol edebilirsiniz.

\n\n

En önemli özelliği, peşpeşe takılabilir tasarımıyla birden fazla matris modülünü birleştirerek daha büyük gösterge panelleri oluşturabilmenizdir. LED modüller arasında çok yönlülüğü ile öne çıkan bu ürün, sayılar, harfler ve grafikler gösterebilir.

\n\n

Kayan yazı, animasyon ve dinamik görüntüler oluşturmak için ideal olan bu dot matrix kartı, Arduino ve diğer mikrodenetleyicilerle kolayca programlanabilir. Her bir LED'i ayrı ayrı kontrol etme imkanı sunan bu modül, parlaklık ayarı yapabilme özelliğine de sahiptir. SPI haberleşme protokolünü kullanarak hızlı veri iletimi sağlar ve hazır kütüphaneler sayesinde kullanımı oldukça basittir.

\n\n

Eğitim projeleri, bilgilendirme panoları, oyunlar, saatler ve dekoratif aydınlatmalar için mükemmel olan bu modül, düşük güç tüketimi ile batarya ile çalışan projelerde de rahatlıkla kullanılabilir. Elektronik projelerinizde görsel geri bildirim sağlamak, veri görselleştirmek veya interaktif arayüzler oluşturmak için pratik bir çözümdür. Genişletilebilir yapısı sayesinde yatay veya dikey olarak birleştirilebilir, böylece projelerinizin görsel kapasitesini kolayca artırabilirsiniz.

\n\n

Teknik Özellikler

\n\n

MAX7219 8x8 Dot Matrix Kartı'nın detaylı teknik özellikleri aşağıda listelenmiştir.

\n\n

Kontrol Çipi: MAX7219
Matris Boyutu: 8x8 (64 LED)
LED Rengi: Kırmızı
Çalışma Voltajı: 5V DC
Akım Tüketimi: ~320mA (tüm LED'ler açık olduğunda)
Haberleşme Protokolü: SPI (Serial Peripheral Interface)
Kontrol Pinleri: DIN. CS, CLK

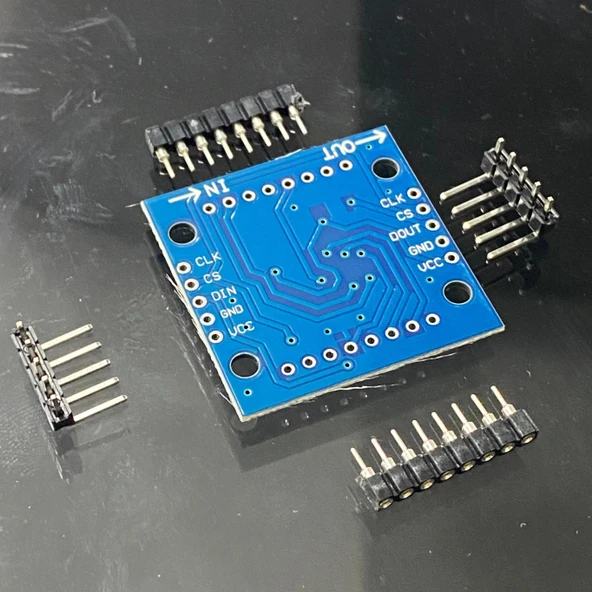

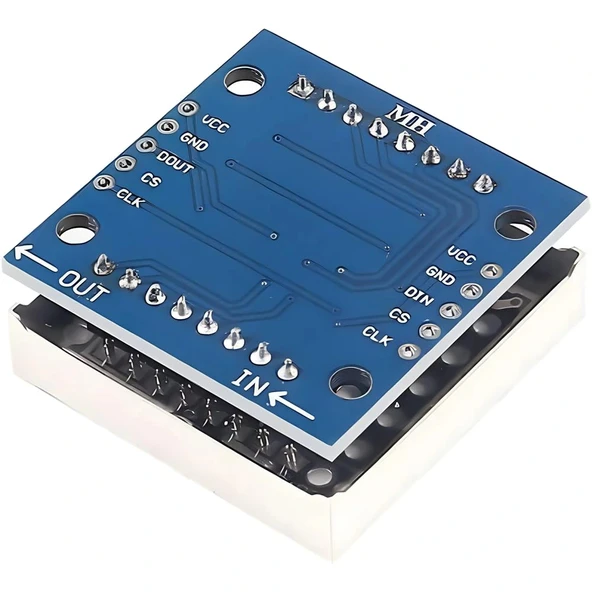

Bağlantı Pinleri: VCC, GND, DIN, CS, CLK, DOUT

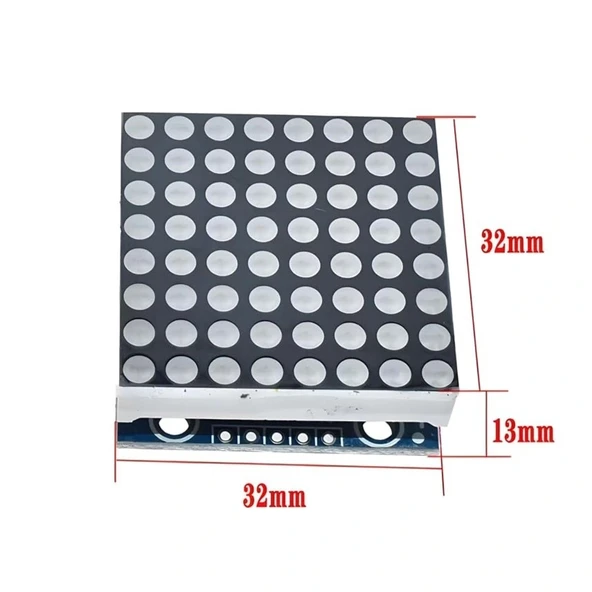

Modül Boyutları: 32mm × 32mm × 15mm
Matris Ebatı: 26mm × 26mm (LED'lerin kapladığı alan)
Maksimum Zincir Uzunluğu: Teorik olarak 8 modül (yazılıma bağlı olarak değişebilir)
Parlaklık Kontrolü: 16 seviye (yazılım kontrollü)
LED Tarama Frekansı: 800 Hz
Çalışma Sıcaklığı: -40°C ile +85°C
Montaj Delikleri: 4 adet 3mm çapında
Peşpeşe Bağlantı: DOUT pini üzerinden (çıkış DIN girişine bağlanır)
Uyumluluk: Arduino, Raspberry Pi, ESP8266, ESP32 vb.

\n\n

Paket İçeriği

\n\n

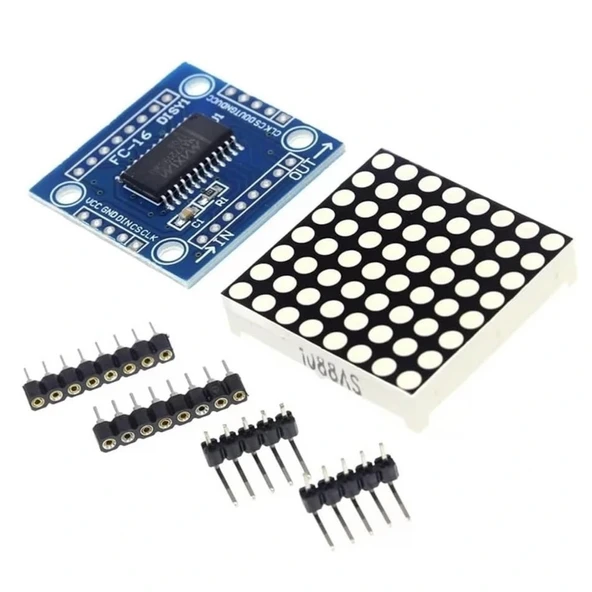

1 x MAX7219 8x8 Dot Matrix LED Modülü

\n\n

Bağlantı ve Kullanım

\n\n

MAX7219 8x8 Dot Matrix Kartı'nın bağlantısı ve kullanımı ile ilgili detaylı bilgiler.

\n\n

İpucu: MAX7219 modüllerini peşpeşe bağlarken, ilk modülün DIN pinini mikrodenetleyicinize, sonraki modülleri ise bir önceki modülün DOUT pinine bağlayın. Tüm modüllerin GND ve VCC pinlerini ortak güç kaynağına bağlamayı unutmayın. Birden fazla modül kullanırken yeterli güç kaynağı sağladığınızdan emin olun, aksi halde LED'lerde parlaklık düşüşü veya kararsız çalışma görülebilir. Uzun veri hatları kullanıyorsanız sinyal bozulmalarını önlemek için kısa kablolar tercih edin. Ters bağlantı modülün zarar görmesine neden olabileceğinden, bağlantıları yapmadan önce pin etiketlerini dikkatlice kontrol edin. Arduino kütüphanesi kullanırken matris sayısını ve sırasını doğru belirttiğinizden emin olun. MAX7219 yüksek akım çekebileceğinden, özellikle çok sayıda modül kullanırken Arduino'nun 5V pininden beslemek yerine harici güç kaynağı kullanmanız önerilir.

\n\n

Arduino ile Temel Bağlantı

\n\n

MAX7219 dot matrix modülünün Arduino ile bağlantı detayları:

\n\n

VCC → Arduino 5V (çok sayıda matris için harici güç kaynağı önerilir)
GND → Arduino GND
DIN → Arduino MOSI (UNO için D11, Mega için D51)
CS → Arduino Herhangi bir dijital pin (genellikle D10 kullanılır)
CLK → Arduino SCK (UNO için D13, Mega için D52)
DOUT → Bir sonraki modülün DIN girişine bağlanır (çoklu matris kullanımında)

\n\n

Peşpeşe Bağlantı

\n\n

Birden fazla dot matrix modülünü birleştirme yöntemi:

\n\n

İlk Modül: Arduino'ya yukarıdaki şemaya göre bağlanır.
Sonraki Modüller: Önceki modülün DOUT çıkışı, sonraki modülün DIN girişine bağlanır.
Güç Bağlantısı: Tüm modüllerin VCC ve GND pinleri paralel olarak bağlanır.
Kontrol Hatları: CS ve CLK pinleri tüm modüllerde paralel bağlanır.

\n\n

Yazılım Kurulumu

\n\n

MAX7219 modülü için Arduino IDE yazılım kurulumu:

\n\n

Kütüphane Kurulumu: Arduino IDE'de Taslak → Kütüphane Ekle → \"LedControl\" veya \"MD_MAX72xx\" kütüphanesini arayıp yükleyin.
Matris Konfigürasyonu: Kodda cihaz sayısını ve pin bağlantılarını doğru şekilde tanımlayın.
Yönlendirme Ayarı: Matrisin fiziksel yönlendirmesine göre yazılım ayarlarını yapın.
Parlaklık Kontrolü: setIntensity() fonksiyonu ile 0-15 arası parlaklık seviyesini ayarlayın.

\n\n

Uygulama Alanları

\n\n

MAX7219 8x8 Dot Matrix Kartı'nın kullanılabileceği çeşitli projeler ve uygulama alanları.

\n\n

Bilgi Göstergeleri

\n\n

Bilgi ve veri görselleştirme uygulamaları:

\n\n

Kayan Yazı Panoları: Bilgilendirme mesajları, duyurular ve reklamlar gösterme.
Saat ve Takvim: Dijital saat, tarih ve zamanlayıcı uygulamaları.
Veri Vizualizasyonu: Sensör verilerini grafiksel olarak gösterme.
Sıcaklık/Nem Göstergesi: Çevresel verileri görsel formatta sunma.

\n\n

Eğlence ve Oyun Projeleri

\n\n

Eğlence amaçlı kullanım alanları:

\n\n

Retro Oyunlar: Snake, Tetris, Pong gibi klasik oyunlar.
Animasyonlar: Hareketli görüntüler ve efektler oluşturma.
Interaktif Sanat: Sensörlerle kontrol edilen görsel sanat projeleri.
LED Küp: Çoklu modüller ile 3D görsel efektler oluşturma.

\n\n

Eğitim Projeleri

\n\n

Eğitim amaçlı uygulama alanları:

\n\n

Programlama Eğitimi: Görsel geri bildirim ile temel programlama öğretimi.
Elektronik Devreler: SPI haberleşme ve LED kontrolünü öğrenme.
Matris Matematiği: Matris işlemlerini görselleştirme.
Piksel Sanatı: Dijital sanat ve piksel tabanlı tasarım eğitimi.

\n\n

Endüstriyel ve Ticari Uygulamalar

\n\n

Profesyonel alandaki uygulama örnekleri:

\n\n

Durum Göstergeleri: Makinelerin çalışma durumunu gösteren panolar.
Sayaçlar: Ürün sayımı, süre takibi gibi numerik göstergeler.
Yönlendirme İşaretleri: Oklar ve sembollerle yönlendirme yapma.
Müşteri Sıra Sistemleri: Numara göstergeleri ve çağrı sistemleri.

\n\n

Örnek Projeler

\n\n

MAX7219 8x8 Dot Matrix Kartı kullanılarak yapılabilecek detaylı proje örnekleri.

\n\n

Kayan Yazı Göstergesi

\n\n

Birden fazla dot matrix modülü ile kayan mesaj panosu:

\n\n

Gerekli Malzemeler: 4 adet MAX7219 modülü, Arduino Nano, potansiyometre (hız kontrolü için), düğme (mesaj değiştirme).
Temel Özellikler: Önceden tanımlanmış mesajları gösterme, kayan yazı hızını ayarlama.
Gelişmiş Fonksiyonlar: Bluetooth/WiFi üzerinden mesaj güncelleme, farklı yazı efektleri.
Pratik Kullanım: Mağaza vitrinleri, etkinlik bilgilendirme, oda kapısı mesaj panoları.

\n\n

Dijital Saat ve Hava Durumu İstasyonu

\n\n

Zaman ve çevresel verileri gösteren akıllı panel:

\n\n

Gerekli Malzemeler: 4 adet MAX7219 modülü, Arduino UNO/Mega, DHT22 sıcaklık/nem sensörü, RTC modülü, düğmeler.
Gösterilen Veriler: Saat, tarih, sıcaklık, nem, atmosfer basıncı, hava durumu simgeleri.
Ekran Modları: Farklı bilgileri dönüşümlü olarak gösterme, otomatik parlaklık ayarı.
Bağlantı Özellikleri: NTP üzerinden zaman senkronizasyonu (ESP8266/ESP32 ile).

\n\n

Interaktif LED Oyun Platformu

\n\n

Klasik oyunları oynayabileceğiniz mini oyun konsolu:

\n\n

Gerekli Malzemeler: 1-2 adet MAX7219 modülü, Arduino Nano, joystick modülü, push butonlar, buzzer.
Oyun Örnekleri: Snake, Tetris, Space Invaders, Pong gibi retro oyunlar.
Kontrol Sistemi: Joystick ile yön kontrolü, butonlar ile aksiyon kontrolü.
Ek Özellikler: Puan sayacı, ses efektleri, zorluk seviyeleri.

\n\n

Spektrum Analizörü

\n\n

Müzik ve ses frekanslarını görselleştiren sistem:

\n\n

Gerekli Malzemeler: 8 adet MAX7219 modülü, Arduino UNO/Mega, mikrofon modülü, ses sensörü.
Görselleştirme: Ses frekanslarını bant bazında LED matrisler üzerinde görselleştirme.
Çalışma Modları: Standart spektrum, VU metre, dalga formu, ritim tespiti.
Efektler: Farklı görselleştirme efektleri, tepki hızı ve duyarlılık ayarı.

\n\n

Sorun Giderme ve Bakım

\n\n

MAX7219 8x8 Dot Matrix Kartı ile ilgili yaygın sorunlar, bakım ve çözüm yöntemleri.

\n\n

Yaygın Sorunlar ve Çözümleri

\n\n

MAX7219 modülü ile karşılaşılabilecek sorunlar ve çözümleri:

\n\n

LED'ler Yanmıyor: Güç bağlantılarını kontrol edin, yeterli akım sağlandığından emin olun.
Karışık Görüntü: Kütüphane ayarlarında matris yönlendirmesini kontrol edin (yatay/dikey/ters).
Çoklu Matris Sorunları: DOUT-DIN bağlantılarını kontrol edin, yazılımda doğru cihaz sayısını belirtin.
Düşük Parlaklık: setIntensity() fonksiyonu ile parlaklığı artırın, güç kaynağı kapasitesini kontrol edin.

\n\n

Performans İyileştirme

\n\n

MAX7219 modüllerinden en iyi performansı alma yöntemleri:

\n\n

Güç Optimizasyonu: Sadece gerekli LED'leri yakarak güç tüketimini azaltın.
Veri Transferi: updateDisplay() gibi fonksiyonları sadece değişiklik olduğunda çağırın.
Parlaklık Yönetimi: Batarya ile çalışan projelerde düşük parlaklık seviyesi kullanın.
Yazılım Buffer: Değişiklikleri önce buffer'da toplayıp, tek seferde matrise gönderin.

\n\n

Fiziksel Bakım

\n\n

MAX7219 matris modüllerinin fiziksel bakımı için öneriler:

\n\n

Toz Temizliği: LED yüzeyindeki tozu yumuşak fırça veya hava üfleyici ile temizleyin.
Bağlantı Kontrolü: Periyodik olarak pin bağlantılarını kontrol edin, gevşek bağlantıları sıkın.
Nem Koruması: Modülleri yüksek nemli ortamlardan koruyun, gerekirse silika jel kullanın.
Isı Yönetimi: Uzun süreli kullanımda aşırı ısınmaya karşı yeterli havalandırma sağlayın.

\n\n

Yazılım Optimizasyonu

\n\n

MAX7219 modülleri için kod optimizasyonu önerileri:

\n\n

Kütüphane Seçimi: LedControl yerine daha hızlı çalışan MD_MAX72xx gibi kütüphaneler kullanın.
Bitişlemler: Performans için direkt bit manipülasyonu tekniklerini kullanın.
Önbellek Kullanımı: Tekrarlanan desenleri hafızada saklayarak veri transferini azaltın.
Çizim Algoritmaları: Verimli çizim algoritmaları ile LED güncellemelerini optimize edin.

\n\n

İlgili Ürün Kategorilerimiz

\n\n

Arduino

\n\n

MAX7219 dot matrix modülünüzü kontrol etmek için ihtiyacınız olan tüm Arduino kartları ve aksesuarları. Projenize en uygun Arduino modeli ile LED matris uygulamalarınızı hayata geçirin. Arduino UNO, Nano, Mega ve diğer geliştirme kartlarının yanı sıra, shield'ler ve programlama kabloları da bu kategoride bulunmaktadır.

\nÜrünleri İncele →

\n\n

Modüller

\n\n

Dot matrix projelerinizi zenginleştirmek için gerekli tüm elektronik modüller ve sensörler. RTC modülleri, sıcaklık sensörleri, butonlar, potansiyometreler ve projeleriniz için ihtiyaç duyabileceğiniz diğer tüm modüller bu kategoride. MAX7219 gösterge projenizi interaktif hale getirmek için gereken tüm bileşenleri bulabilirsiniz.

\nÜrünleri İncele →

\n\n

Neden Voltaj.Net'ten Almalısınız?

\n\n

Voltaj.Net, elektronik komponent ve geliştirme platformları konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.

\n\n

Kalite Güvencesi: Test edilmiş ve onaylanmış, güvenilir elektronik komponentler.
Teslimat: Siparişiniz aynı gün kargoya verilir.
Teknik Destek: Ürün kullanımı ve projeleriniz için uzman desteği.
Uygun Fiyat: Rekabetçi fiyatlar ve düzenli kampanyalar.
Güvenli Alışveriş: SSL korumalı ödeme altyapısı ve siparişleriniz için takip imkanı.
Proje Desteği: Blog ve forum ile kendin yap projelerinize teknik rehberlik.

\n\n

Voltaj.Net'i Ziyaret Et

\n\n

Ürün Hakkında Sıkça Sorulan Sorular

\n\n\n

MAX7219 modülünü Arduino'ya nasıl bağlarım?

\n\n

VCC→5V, GND→GND, DIN→MOSI (D11/UNO), CS→Dijital pin (genellikle D10), CLK→SCK (D13/UNO). Çoklu modüllerde, önceki modülün DOUT pini sonraki modülün DIN pinine bağlanır.

\n\n

Aynı anda kaç tane dot matrix modülü bağlayabilirim?

\n\n

Teorik olarak 8 modüle kadar bağlayabilirsiniz. Ancak pratikte mikrodenetleyicinizin bellek kapasitesi ve güç kaynağınızın yeterliliği belirleyici olacaktır.

\n\n

Modüller birbirine nasıl takılır?

\n\n

İlk modülün DOUT pinini ikinci modülün DIN pinine bağlayın. CS ve CLK pinlerini tüm modüllerde paralel bağlayın. VCC ve GND de tüm modüllerde ortak olmalıdır.

\n\n

LED'ler ters veya yanlış yönde çalışıyor, nasıl düzeltebilirim?

\n\n

Kütüphanenizin setRotation() fonksiyonunu kullanarak matrisin yönlendirmesini ayarlayabilirsiniz. 0, 1, 2 veya 3 değerleri 90 derecelik dönüşleri temsil eder.

\n\n

MAX7219 modülünün güç tüketimi ne kadardır?

\n\n

Tüm LED'ler tam parlaklıkta yanarken modül başına yaklaşık 320mA akım çeker. Parlaklık seviyesini düşürerek ve az sayıda LED yakarak bu değeri azaltabilirsiniz.

\n\n

Hangi Arduino kütüphanelerini kullanabilirim?

\n\n

LedControl, MD_MAX72xx veya MAX7219 kütüphanelerini kullanabilirsiniz. En yaygın kullanılanı LedControl'dür. Arduino IDE'nin Kütüphane Yöneticisi'nden kolayca yükleyebilirsiniz.

\n\n

LED parlaklığı nasıl ayarlanır?

\n\n

LedControl kütüphanesindeki setIntensity(deviceNumber, intensity) fonksiyonu ile 0-15 arası değerler kullanarak parlaklık ayarlanabilir. 0 en düşük, 15 en yüksek parlaklıktır.

\n\n

Matrisin ters çevrilmiş görüntüsünü nasıl düzeltebilirim?

\n\n

Yazılım ile görüntüyü ters çevirebilirsiniz. MD_MAX72xx kütüphanesinde setRotation() fonksiyonu, LedControl kütüphanesinde ise görüntüyü yazılımsal olarak tersine çevirmeniz gerekir.
