INA219 I2C Çift Yönlü Akım Sensörü Modülü

\n\n

INA219 I2C Çift Yönlü Akım Sensörü Modülü, hassas güç ve akım ölçümü yapabilen yüksek taraflı akım izleme çipi tabanlı bir ölçüm modülüdür. Hem voltaj hem de akım ölçümü yapabilmesi sayesinde güç tüketimini doğru şekilde hesaplama imkanı sunar.

\n\n

Bu sensör modülü, Arduino projeleri için ideal bir güç monitörleme çözümüdür. I2C haberleşme protokolü kullanarak sadece iki pin ile mikrodenetleyicinize bağlanabilir ve 16 farklı adres seçeneği ile birden fazla sensör aynı I2C hattında kullanılabilir.

\n\n

Modüller kategorisindeki bu ürün, batarya izleme sistemleri, güç kaynağı tasarımları, akım tüketimi ölçümü ve enerji verimliliği gerektiren projeler için yüksek hassasiyetli ölçüm sağlayan profesyonel bir çözümdür.

\n\n

Teknik Özellikler

\n\n

INA219 I2C Çift Yönlü Akım Sensörü Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

\n\n

Ana Çip: Texas Instruments INA219.
Haberleşme Protokolü: I2C (400kHz'e kadar)
I2C Adres Aralığı: 0x40-0x4F (16 farklı adres),
Besleme Voltajı: 3V-5.5V DC
Ölçüm Aralıkları:\n\t
- Voltaj: 0-26V (±1% hassasiyet)
- Akım: ±3.2A sürekli (±0.5% hassasiyet)
- Güç: Terabayta (W) olarak hesaplanır
\n\t
Shunt Direnci: 0.1Ω (100mΩ), %1 hassasiyetli
Akım Ölçüm Hassasiyeti: 0.1mA (en düşük aralıkta)
ADC Çözünürlüğü: 12-bit (4096 adım)
Çift Yönlü Ölçüm: Akım yönünü algılayabilme
Maksimum Shunt Voltajı: ±320mV

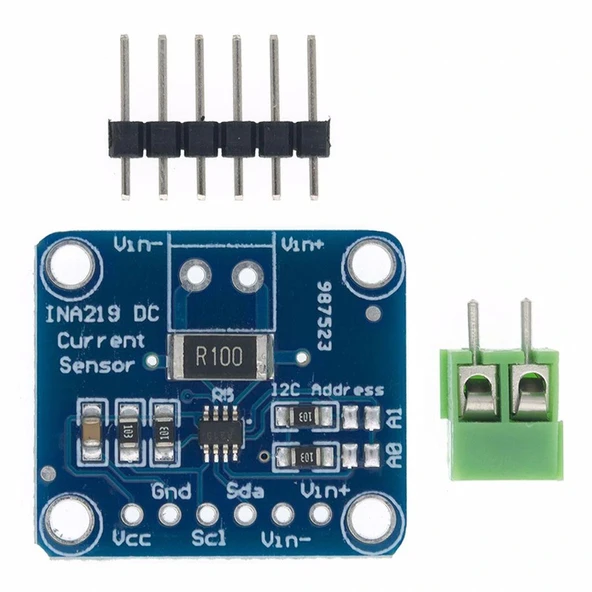

Bağlantı Pinleri:\n\t
- VCC: 3-5.5V besleme girişi
- GND: Toprak
- SCL: I2C saat hattı
- SDA: I2C veri hattı
- VIN+: Pozitif besleme girişi
- VIN-: Negatif besleme çıkışı
\n\t
Maksimum Sinyal Voltajı (Ortak Mod): 26V
Güç Tüketimi: 1mA (tipik)
Çalışma Sıcaklığı: -40°C ~ +125°C

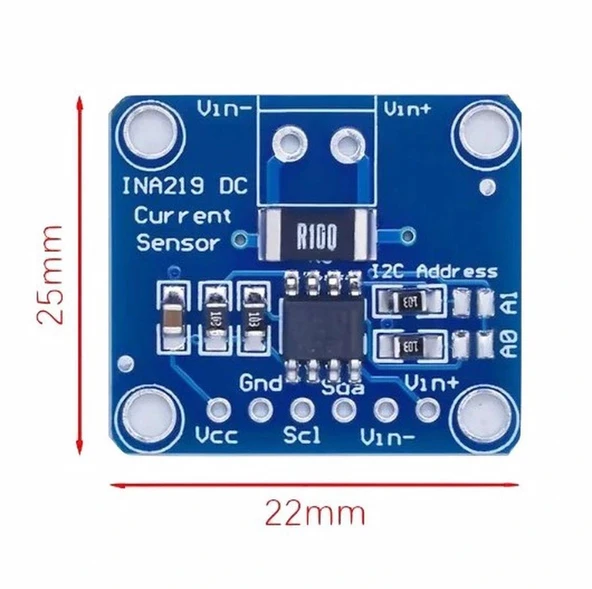

PCB Boyutları: 21mm x 20mm x 6mm
Montaj Delikleri: 2mm çapında, 2 adet

\n\n

Bağlantı ve Kullanım

\n\n

INA219 I2C Çift Yönlü Akım Sensörü Modülünün bağlantısı ve kullanım talimatları.

\n\n

İpucu: Yüksek akımlı uygulamalarda, shunt direncinde ısı oluşabileceğini unutmayın. 1A üzerindeki uzun süreli ölçümlerde modülün soğumasını sağlayın. Çok hassas ölçümler için, ölçüm öncesi modülün çalışma sıcaklığına gelmesini bekleyin.

\n\n

Arduino ile temel bağlantı:

\n\n

Güç Bağlantıları:\n\n\t
- VCC → Arduino 3.3V veya 5V
- GND → Arduino GND
\n\t
I2C Bağlantıları:\n\t
- SCL → Arduino A5 (UNO) / SCL pini
- SDA → Arduino A4 (UNO) / SDA pini
\n\t
Ölçüm Bağlantıları:\n\t
- VIN+ → Güç kaynağının pozitif (+) ucu
- VIN- → Yükün pozitif (+) ucu
\n\t

\n\n

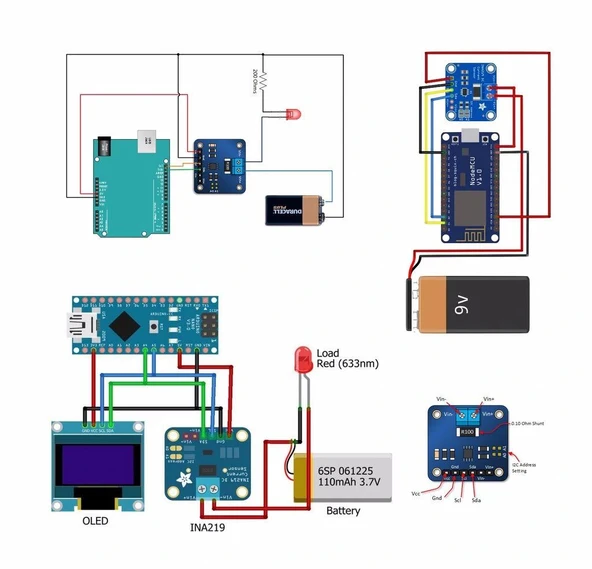

Bağlantı şemaları:

\n\n

Seri (Hat İçi) Bağlantı:\n\n\t
- Güç Kaynağı (+) → INA219 VIN+ → INA219 VIN- → Yük (+)
- Güç Kaynağı (-) → Yük (-)
\n\t
Paralel (Şönt) Bağlantı:\n\t
- Ana hat üzerine düşük değerli şönt direnç (R) yerleştirilir
- INA219 VIN+ şönt direncin bir ucuna, VIN- diğer ucuna bağlanır
- Akım = Ölçülen voltaj / Şönt direnç değeri
\n\t

\n\n

Yazılım kurulumu:

\n\n

Arduino IDE'de Adafruit INA219 kütüphanesini yükleyin
Kütüphane, I2C iletişimini ve ölçüm hesaplamalarını yönetir
Örnek kodlar kütüphane ile birlikte gelir
Kalibrasyonu yaparken, ölçüm aralığınıza uygun ayarları seçin
Yüksek hassasiyet için düşük akım aralığı, yüksek akım ölçümü için geniş aralık kullanın

\n\n

Dikkat edilmesi gerekenler:

\n\n

Maksimum 26V ve 3.2A sınırlarını aşmayın
Uzun kablo kullanımında I2C hat direncini ve paraziti göz önünde bulundurun
I2C pull-up dirençleri (4.7kΩ) gerekebilir
Yüksek frekanslı devrelerde dekuplaj kapasitörleri ekleyin
EMI (elektromanyetik girişim) kaynaklarından uzak tutun

\n\n

Uygulama Alanları

\n\n

INA219 I2C Çift Yönlü Akım Sensörü Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

\n\n

Güç Yönetimi

\n\n

Batarya izleme sistemleri
Güneş enerjisi sistemleri
Güç tüketimi optimizasyonu
UPS ve yedek güç sistemleri
Akıllı şarj cihazları

\n\n

Endüstriyel Uygulamalar

\n\n

Motor akım izleme
Ekipman güç analizi
Arıza tespit sistemleri
Aşırı akım koruması
Enerji verimliliği izleme

\n\n

Hobi ve Eğitim

\n\n

Robot güç tüketimi ölçümü
Elektronik devre analizi
Bileşen karakterizasyonu
IoT güç yönetimi
Bilimsel deney ölçümleri

\n\n

Proje Örnekleri

\n\n

INA219 I2C Çift Yönlü Akım Sensörü Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

\n\n

Batarya Yönetim ve İzleme Sistemi

\n\n

Arduino Nano, INA219 akım sensörü, 16x2 LCD ekran, lityum batarya ve voltaj regülatörü kullanarak kapsamlı bir batarya izleme sistemi geliştirebilirsiniz. INA219 sensörü, bataryadan çekilen akımı ve voltajı gerçek zamanlı olarak ölçer. Arduino, bu verileri işleyerek bataryanın şarj durumunu (SOC), kalan kullanım süresini ve harcanan miliamper-saat (mAh) değerini hesaplar. LCD ekranda bu bilgiler yanında, anlık güç tüketimi ve batarya sağlığı gösterilebilir. Sistem, batarya voltajı belirli bir eşiğin altına düştüğünde sesli ve görsel uyarı verebilir. Opsiyonel olarak SD kart modülü eklenerek uzun süreli güç tüketimi verileri kaydedilebilir. Bu veri günlük, haftalık ve aylık grafiklere dönüştürülerek kullanım analizi yapılabilir. Bu proje, taşınabilir elektronik cihazlar, güneş enerjili sistemler veya UPS'ler için kullanışlı bir izleme çözümü sunar.

\n\n

Akıllı Ev Enerji Monitörü

\n\n

ESP8266 NodeMCU, INA219 akım sensörü, ACS712 akım sensörü, OLED ekran ve röle modülü kullanarak kapsamlı bir akıllı ev enerji izleme sistemi oluşturabilirsiniz. INA219, düşük akımlı cihazların (LED lambalar, şarj cihazları vb.) hassas ölçümünü yaparken, ACS712 yüksek akımlı cihazları (ısıtıcılar, fırın vb.) izler. Sistem, her bir cihazın güç tüketimini ölçerek günlük, haftalık ve aylık enerji kullanımını hesaplar. Wi-Fi bağlantısı sayesinde, ölçüm verileri bulut platformuna gönderilir ve mobil uygulama üzerinden takip edilebilir. Uygulama, gerçek zamanlı enerji maliyeti, CO2 emisyonu ve enerji tasarruf tavsiyeleri sunar. Röle modülü ile belirlenen enerji tüketimi eşiğine ulaşıldığında cihazlar otomatik olarak kapatılabilir. Bu sistem, enerji verimliliğini artırmak, maliyetleri düşürmek ve enerji kullanım alışkanlıklarını anlamak için ideal bir çözümdür.

\n\n

Solar Panel Performans Analiz Sistemi

\n\n

Arduino Mega, INA219 akım sensörü, BMP280 basınç/sıcaklık sensörü, LDR ışık sensörü, SD kart modülü ve RTC (gerçek zamanlı saat) modülü kullanarak kapsamlı bir güneş enerjisi izleme sistemi tasarlayabilirsiniz. INA219 sensörü, solar panelin ürettiği akım ve voltajı ölçerek anlık güç çıkışını hesaplar. Çevresel sensörler (BMP280 ve LDR), sıcaklık, atmosfer basıncı ve ışık yoğunluğu verilerini toplar. RTC modülü ile zaman damgası eklenen tüm bu veriler, SD karta düzenli aralıklarla kaydedilir. Toplanan veriler, güneş panelinin farklı hava koşullarında ve günün farklı saatlerindeki performansını analiz etmek için kullanılır. Arduino, verim hesaplamaları yaparak panelin teorik ve gerçek performansını karşılaştırır. Opsiyonel olarak ESP8266 modülü eklenerek veriler web platformuna aktarılabilir. Bu sistem, solar enerji sistemlerinin optimizasyonu, verim analizi ve bakım planlaması için değerli bilgiler sağlar.

\n\n

Sorun Giderme ve İpuçları

\n\n

INA219 I2C Çift Yönlü Akım Sensörü Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

\n\n

Yaygın Sorunlar ve Çözümleri

\n\n

I2C Haberleşme Hatası: Doğru I2C adresini kullandığınızdan emin olun (varsayılan 0x40). I2C Scanner sketch ile adresi doğrulayın. Bağlantıları kontrol edin, pullup dirençleri (4.7kΩ) ekleyin. I2C frekansını düşürmeyi deneyin. Kablo uzunluğunun 1 metreyi geçmediğinden emin olun.
Hatalı Ölçümler: Shunt direncinin doğru değerde olduğunu kontrol edin (100mΩ). Kalibrasyonu ölçüm aralığınıza göre yapın. Elektromanyetik girişim kaynaklarından uzak tutun. Besleme voltajının stabil olduğunu doğrulayın. Uzun kablolarda voltaj düşüşünü hesaba katın.
Aşırı Isınma: Yüksek akımlarda shunt direnci ısınabilir. 2A üzerindeki ölçümlerde soğutma sağlayın. Sürekli yüksek akım ölçümlerinde daha yüksek watt değerli direnç kullanmayı düşünün. Ölçüm süresini sınırlayın. PCB'nin hava akışı almasını sağlayın.
Sıfır Kayması: Ölçüm yapmadan önce modülün sıcaklık dengesine ulaşmasını bekleyin. Yazılımsal ofset ayarı uygulayın. Yüksek hassasiyet gerektiren uygulamalarda, ölçüm başlangıcında sıfır kalibrasyonu yapın. Ortam sıcaklığındaki değişimleri dikkate alın.
Ölçüm Aralığı Sorunları: Adafruit INA219 kütüphanesinin setCalibration fonksiyonları ile ölçüm aralığını ve hassasiyeti ayarlayın. Düşük akımlar için yüksek hassasiyet ayarı, yüksek akımlar için geniş aralık ayarı kullanın. Dinamik aralık değiştirme algoritması uygulayın.

\n\n

Performans İpuçları

\n\n

Hassas ölçümler için kaliteli kablolar ve bağlantılar kullanın
Ortalama alma algoritması ile okuma gürültüsünü azaltın
I2C bağlantı hatlarını kısa ve parazitlerden uzak tutun
Kritik uygulamalarda regüle edilmiş güç kaynağı kullanın
Değişen yükler için dinamik örnekleme hızı uygulayın

\n\n

Paket İçeriği

\n\n

INA219 I2C Çift Yönlü Akım Sensörü Modülü

\n\n

İlgili Ürün Kategorilerimiz

\n\n

Arduino

\n\n

Arduino geliştirme kartları ile elektronik projelerinizi hayata geçirebilirsiniz.

\nÜrünleri İncele →

\n\n

Modüller

\n\n

Çeşitli elektronik modüller ile projelerinizi geliştirebilirsiniz.

\nÜrünleri İncele →

\n\n

Neden Voltaj.Net'ten Almalısınız?

\n\n

Voltaj.Net, elektronik komponent ve geliştirme platformları konusunda Türkiye'nin güvenilir tedarikçisidir.

\n\n

Kalite Güvencesi: Test edilmiş ve onaylanmış ürünler
Teknik Destek: Ürün kullanımı konusunda uzman desteği
Teslimat: Stoktan hızlı gönderim ve takip
Tamamlayıcı Ürünler: Projeleriniz için gerekli tüm elektronik bileşenler
Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlar
Güvenilir Alışveriş: Kolay sipariş ve iade süreci

\n\n

Voltaj.Net'i Ziyaret Et

\n\n

Ürün Hakkında Sıkça Sorulan Sorular

\n\n\n

Bu sensör ile maksimum ne kadar akım ölçebilirim?

\n\n

Standart 0.1Ω şönt direnç ile ±3.2A sürekli akım ölçebilirsiniz. Kısa süreli olarak daha yüksek akımlar ölçülebilir ancak modüle zarar verebilir.

\n\n

INA219 neden çift yönlü ölçüm yapabiliyor?

\n\n

Sensör şönt direnci üzerindeki voltaj düşüşünün yönünü algılayabildiğinden, akımın yönünü tespit edebilir. Bu özellikle batarya şarj-deşarj izlemede faydalıdır.

\n\n

I2C adresi nedir ve değiştirilebilir mi?

\n\n

Varsayılan I2C adresi 0x40'tır. PCB üzerindeki adres konfigürasyon pinlerini lehimleyerek 0x40-0x4F arasında 16 farklı adres seçilebilir.

\n\n

Negatif akımları nasıl ölçerim?

\n\n

Ters akım, ölçüm değerlerinde negatif işaret ile gösterilir. getCurrentMA() fonksiyonu pozitif veya negatif değerler döndürebilir.

\n\n

Hangi kütüphaneleri kullanabilirim?

\n\n

Adafruit INA219 kütüphanesi en yaygın kullanılan kütüphanedir. Ayrıca Rob Tillaart'ın INA219_RT kütüphanesi de kullanılabilir.

\n\n

Düşük akımları hassas ölçebilir miyim?

\n\n

Evet, kütüphanede setCalibration_32V_1A() veya setCalibration_16V_400mA() gibi fonksiyonlar kullanarak düşük akım hassasiyetini artırabilirsiniz.

\n\n

Aynı I2C hatta birden fazla sensör bağlanabilir mi?

\n\n

Evet, adres jumperlarını ayarlayarak aynı I2C hatta 16 adede kadar INA219 sensörü bağlanabilir. Her biri farklı bir devreyi izleyebilir.

\n\n

Bu sensör ile güç (watt) hesaplaması yapabilir miyim?

\n\n

Evet, akım ve voltajı aynı anda ölçebildiği için, iki değerin çarpımıyla gerçek güç tüketimini (watt) hesaplayabilirsiniz.
