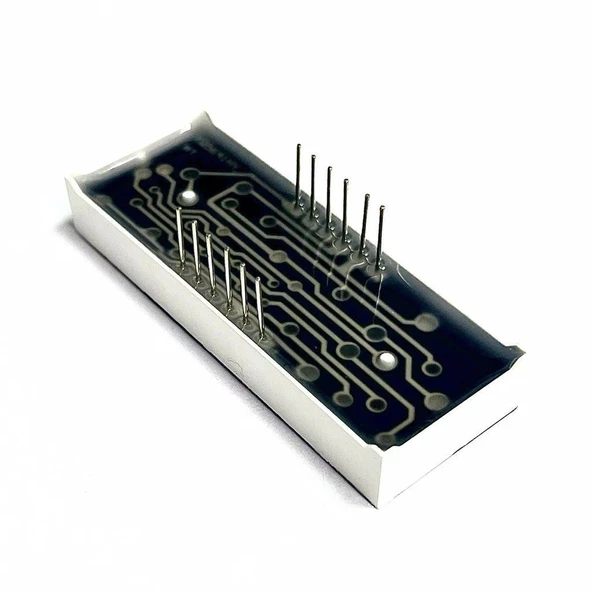

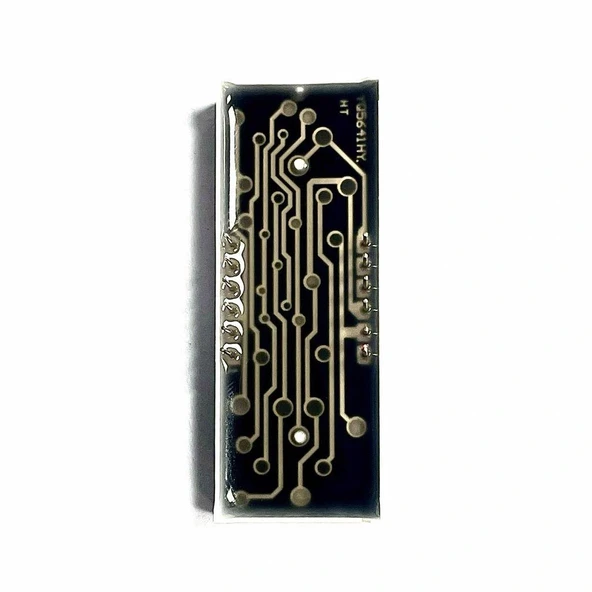

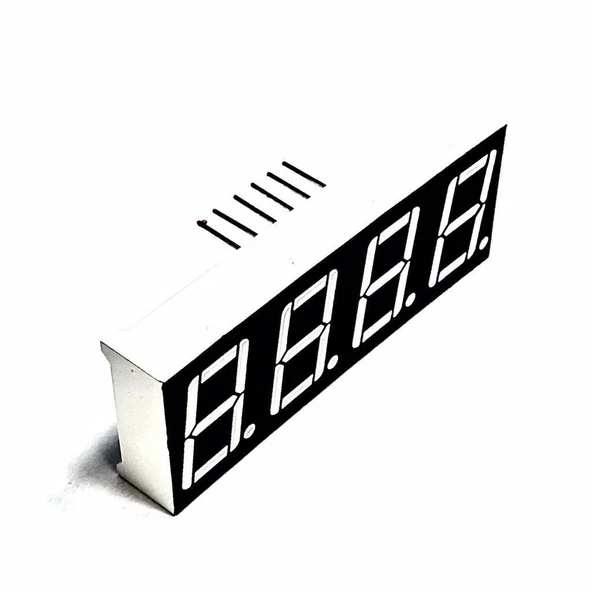

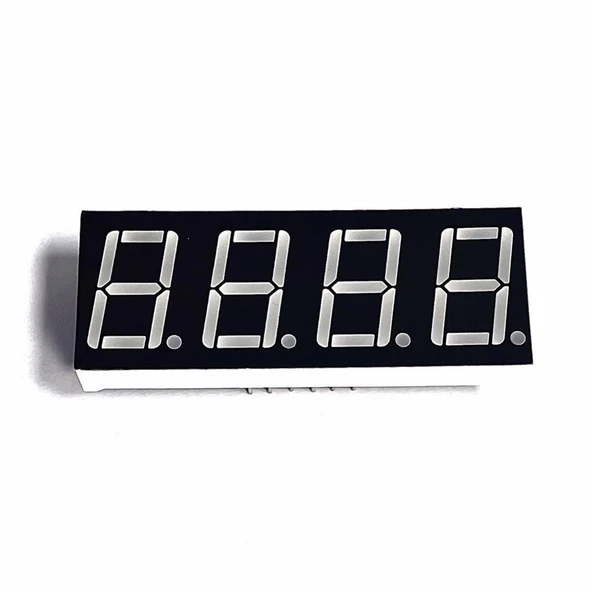

14mm 4'lü 7-Segment Display (Kırmızı) - Ortak Katot

\n\n

14mm 4'lü 7-Segment Display, dört adet 7 parçalı göstergeyi tek bir paket içinde sunan kompakt bir gösterge modülüdür. Kırmızı renkli LED segmentleri ve ortak katot yapısı ile rakamları ve bazı karakterleri net bir şekilde gösterebilir.

\n\n

Arduino projeleri için ideal olan bu display, saat, sayaç, termometre ve diğer sayısal gösterge uygulamaları için kullanışlı bir çözümdür. 14mm'lik segment yüksekliği, okuma mesafesini artırarak kullanıcı dostu bir görüntüleme sağlar.

\n\n

Ortak katot tasarımı sayesinde mikrodenetleyici pinlerinden doğrudan kontrol edilebilir. Düşük güç tüketimi ve uzun ömürlü LED teknolojisi, çeşitli elektronik projelerinizde güvenilir bir gösterge elemanı olarak kullanmanıza olanak tanır.

\n\n

Teknik Özellikler

\n\n

14mm 4'lü 7-Segment Display'in detaylı teknik özellikleri aşağıda listelenmiştir.

\n\n

Display Tipi: 7-Segment LED Display
Basamak Sayısı: 4 digit
Segment Yüksekliği: 14mm
Display Rengi: Kırmızı
Yapı: Ortak Katot (Common Cathode)
İleri Voltaj (V_f): 1,7V - 2,2V (tipik 2V)
İleri Akım (I_f): 20mA (maksimum)
Dalga Boyu: 620-625nm
Işık Şiddeti: 40-80mcd (segmente ve akıma bağlı olarak)
Toplam Pin Sayısı: 12 pin
Maksimum Sıcaklık: -25°C ~ +85°C
Görüş Açısı: 120°
Segment Düzeni: Standart (A,B,C,D,E,F,G,DP)
Montaj Tipi: DIP (Through Hole)
Enkapsülasyon Rengi: Siyah gövde.
Ürün Boyutları: 50mm x 19mm x 8mm (yaklaşık)
Çalışma Ömrü: >50,000 saat

\n\n

Bağlantı ve Kullanım

\n\n

14mm 4'lü 7-Segment Display'in mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

\n\n

İpucu: Her segment için uygun akım sınırlayıcı direnç kullanın. Genellikle 220Ω-330Ω arası direnç, 5V besleme için uygundur.

\n\n

7-Segment Display'i bağlamak için aşağıdaki adımları izleyin:

\n\n

Pin Tanımlaması: Display üzerindeki pin yapısını anlamak için datasheet'i inceleyin. Tipik olarak:\n\n\t
- A-G: Her bir segmenti kontrol eden pinler
- DP: Ondalık nokta (decimal point)
- COM1, COM2, COM3, COM4: Her bir dijit için ortak katot pinleri
\n\t
Akım Sınırlama: Her segment pini ile mikrodenetleyici pini arasına akım sınırlayıcı direnç bağlayın.
Kontrol Metodu: Çoklu digit gösterimleri için multiplexing (zaman paylaşımlı) tekniği kullanın.

\n\n

Arduino bağlantı örneği:

\n\n

Segment pinlerini (A-G, DP) Arduino'nun dijital çıkış pinlerine (2-9) bağlayın.
COM1-COM4 pinlerini transistör veya sürücü IC üzerinden Arduino'nun dijital çıkış pinlerine (10-13) bağlayın.
Her segment pini ile Arduino pini arasına 220Ω direnç yerleştirin.

\n\n

Display'i daha kolay kontrol etmek için modüller kategorisindeki 74HC595 shift register veya MAX7219 gibi özel display sürücüleri kullanabilirsiniz. Bu sürücüler, ihtiyaç duyulan pin sayısını azaltır ve parlaklık kontrolü gibi ek özellikler sunar.

\n\n

Uygulama Alanları

\n\n

14mm 4'lü 7-Segment Display'in kullanılabileceği çeşitli projeler ve uygulama alanları.

\n\n

Zaman ve Ölçüm Uygulamaları

\n\n

Dijital saatler
Kronometreler
Sayaçlar ve adım ölçerler
Sıcaklık göstergeleri

\n\n

Endüstriyel Uygulamalar

\n\n

Kontrol panelleri
İşlem süresi göstergeleri
Üretim hat sayaçları
Stok seviye göstergeleri

\n\n

Hobi ve Eğitim Projeleri

\n\n

Öğrenci eğitim kitleri
Oyun skorları gösterimi
Dijital zarlar
Durum göstergeleri

\n\n

Proje Örnekleri

\n\n

14mm 4'lü 7-Segment Display kullanılarak yapılabilecek detaylı proje örnekleri.

\n\n

Arduino Tabanlı Dijital Saat

\n\n

4'lü 7-Segment Display kullanarak kompakt bir dijital saat oluşturabilirsiniz. Arduino Nano, DS3231 gerçek zamanlı saat modülü ve 7-segment display ile saat ve dakikaları gösteren bir sistem tasarlayın. Multiplexing tekniği kullanarak tüm dijitleri kontrol edin. Programda, display'i her 5ms'de bir güncelleyerek gözle görülmeyen bir tazeleme sağlayın. İki nokta üst üste gösterimi için orta iki digit arasındaki decimal point'leri kullanarak saat:dakika formatını vurgulayabilirsiniz. Sistemin enerji verimliliğini artırmak için ışık sensörü ekleyerek ortam ışığına göre parlaklık ayarı yapabilirsiniz. Ayrıca butonlar ekleyerek saati manuel olarak ayarlama özelliği de kazandırabilirsiniz. Bu proje, masa saati veya gömülü sistem saati olarak kullanılabilir.

\n\n

Dijital Termometre ve Nem Ölçer

\n\n

4'lü 7-Segment Display ve DHT22 sensörü kullanarak bir sıcaklık ve nem ölçer geliştirebilirsiniz. Arduino Uno, DHT22 sensörü ve 7-segment display ile kompakt bir hava durumu istasyonu oluşturun. Display'in ilk iki digit'inde sıcaklık değerini, son iki digit'inde nem yüzdesini görüntüleyebilirsiniz. Buton aracılığıyla gösterilen değerler arasında geçiş yapılabilir (sıcaklık, nem ve hissedilen sıcaklık). Sıcaklık değerinin ondalık kısmını göstermek için decimal point kullanılabilir. MAX7219 sürücü IC ekleyerek pin sayısını azaltabilir ve işlemi kolaylaştırabilirsiniz. Sistem, ev içi ortam izleme, sera kontrolü veya teraryum gibi uygulamalar için idealdir. Bluetooth modülü eklenerek veriler mobil cihazlara da aktarılabilir.

\n\n

Çok Fonksiyonlu Mutfak Zamanlayıcısı

\n\n

4'lü 7-Segment Display kullanarak çok amaçlı bir mutfak zamanlayıcısı tasarlayabilirsiniz. Arduino, rotary encoder, buzzer ve 7-segment display ile pratik bir zamanlayıcı oluşturun. Rotary encoder ile zamanı kolayca ayarlayabilir ve onaylayabilirsiniz. Display, geri sayım modunda dakika:saniye formatında, kronometre modunda saniye:salise formatında çalışabilir. Geri sayım tamamlandığında buzzer ile sesli uyarı verilebilir. En son kullanılan zamanlama değerlerini EEPROM'a kaydederek hızlı erişim sağlayabilirsiniz. Ayrıca, su kaynama süresi, yumurta pişirme süresi gibi ön tanımlı zamanlar eklenebilir. Mıknatıslı veya yapışkanlı bir kasa tasarlayarak cihazın buzdolabına veya fırına monte edilmesini sağlayabilirsiniz. Bu zamanlayıcı, yemek pişirme, egzersiz takibi veya çalışma molaları için kullanılabilir.

\n\n

Sorun Giderme ve İpuçları

\n\n

14mm 4'lü 7-Segment Display kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

\n\n

Yaygın Sorunlar ve Çözümleri

\n\n

Bazı Segmentler Yanmıyor: Bağlantıları ve dirençleri kontrol edin, zarar görmüş LED olabilir.
Düşük Parlaklık: Akım sınırlayıcı dirençlerin değerini düşürün (minimum 100Ω).
Titreyen Görüntü: Multiplexing frekansını artırın, en az 100Hz yenileme oranı kullanın.
Yanlış Karakterler: Pin bağlantılarını ve segment kodlarınızı kontrol edin.
Aşırı Isınma: Akım sınırlamasını ve çalışma döngüsünü kontrol edin.

\n\n

Performans İpuçları

\n\n

En iyi okunabilirlik için dark-on-light görüş koşulları oluşturun.
Dijitlerin eşit parlaklıkta olması için her bir digit için aynı açık kalma süresi ayarlayın.
Yazılımsal multiplexing için kesme (interrupt) kullanarak daha stabil görüntü elde edin.
Karakter gösterimi için hazır lookup tabloları kullanarak kod verimliliğini artırın.
Güç tasarrufu için display'i sadece gerektiğinde aktif edin.

\n\n

Paket İçeriği

\n\n

1 x 14mm 4'lü 7-Segment Display (Kırmızı-Ortak Katot)

\n\n

İlgili Ürün Kategorilerimiz

\n\n

Arduino

\n\n

Arduino geliştirme kartları ile 7-segment display projelerinizi hayata geçirebilirsiniz. Arduino Uno, Nano ve Mega gibi kartlar display kontrol projeleri için idealdir.

\nÜrünleri İncele →

\n\n

Modüller

\n\n

Modüller kategorimizde display sürücüleri, shift registerlar ve sensör modülleri bulabilirsiniz. MAX7219, 74HC595 gibi sürücüler display projelerinizi kolaylaştırır.

\nÜrünleri İncele →

\n\n

Neden Voltaj.Net'ten Almalısınız?

\n\n

Voltaj.Net, elektronik komponent ve geliştirme platformları konusunda Türkiye'nin güvenilir tedarikçisidir.

\n\n

Kalite Güvencesi: Test edilmiş ve onaylanmış, güvenilir ürünler
Teknik Destek: Ürün kullanımı ve projeleriniz konusunda uzman desteği
Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
Tamamlayıcı Ürünler: Projeleriniz için gerekli tüm elektronik bileşenler
Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme

\n\n

Voltaj.Net'i Ziyaret Et

\n\n

Ürün Hakkında Sıkça Sorulan Sorular

\n\n\n

Ortak katot ve ortak anot display arasındaki fark nedir?

\n\n

Ortak katotta segmentleri yakmak için HIGH sinyal gönderilir, ortak anotta ise LOW sinyal. Ortak katot displayler daha yaygındır ve mikrodenetleyicilerle daha kolay kullanılır.

\n\n

Bu display'i çalıştırmak için kaç pin gereklidir?

\n\n

Doğrudan bağlantıda 12 pin (8 segment + 4 ortak) gerekir. Shift register kullanılarak 3 pine (DATA, CLOCK, LATCH) düşürülebilir.

\n\n

Multiplexing nedir ve neden kullanılır?

\n\n

Her seferinde bir digitin aktifleştirilmesiyle tüm display'i kontrol etme tekniğidir. Pin sayısını azaltır ve güç tüketimini düşürür, insan gözü hızlı değişimi algılayamaz.

\n\n

Her segment için direnç değerini nasıl hesaplamalıyım?

\n\n

R = (Vs - Vf) / If formülü kullanılır. 5V besleme, 2V LED düşümü ve 20mA için: R = (5-2)/0.02 = 150Ω. Güvenli değer olarak 220Ω kullanılabilir.

\n\n

7-segment display'de hangi harfler gösterilebilir?

\n\n

0-9 rakamları ve A, b, C, d, E, F, H, L, P, U harfleri net gösterilebilir. Bazı harfler (r, n, o, t) küçük harf olarak gösterilebilir.

\n\n

Display bir mikrodenetleyici olmadan kullanılabilir mi?

\n\n

Evet, 555 zamanlayıcı, sayıcı IC'ler (CD4026, CD4033) veya özel 7-segment sürücüler (CD4511) kullanılarak mikrodenetleyici olmadan da kontrol edilebilir.

\n\n

Bu display MAX7219 ile uyumlu mudur?

\n\n

Evet, MAX7219 bu ortak katot display'i 8 digit'e kadar sürebilir. Sadece 3 pin kullanarak tüm segmentleri kontrol edebilir ve parlaklık ayarı yapabilirsiniz.

\n\n

Yenileme oranı (refresh rate) görüntüyü nasıl etkiler?

\n\n

Düşük yenileme oranı (<50Hz) titreşim yaratır. Genellikle 100Hz ve üzeri oranlar stabil görüntü sağlar. Yüksek hızlı kameralar titreşimi kaydedebilir.
