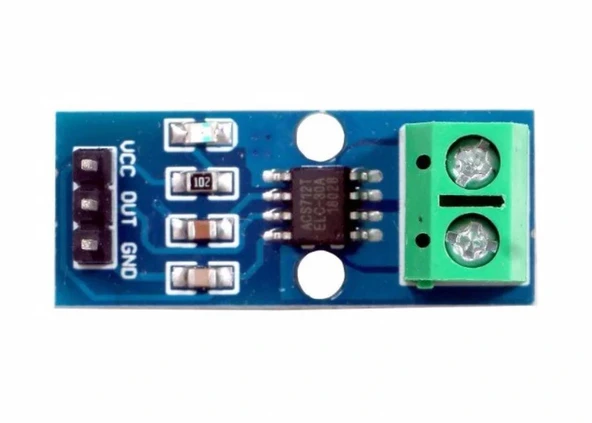

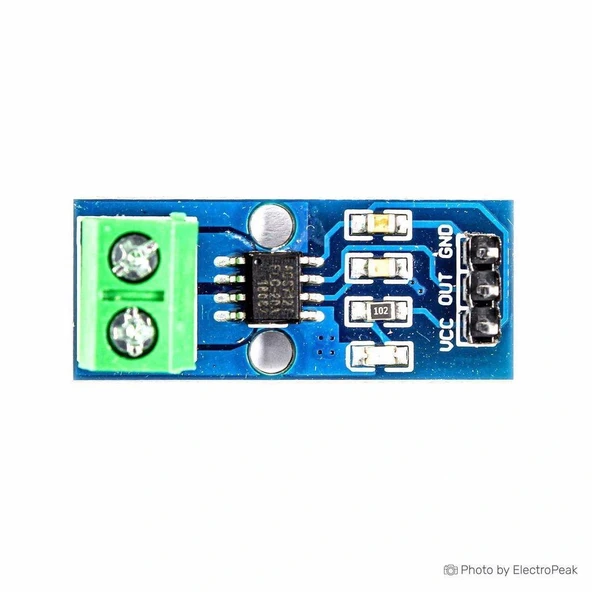

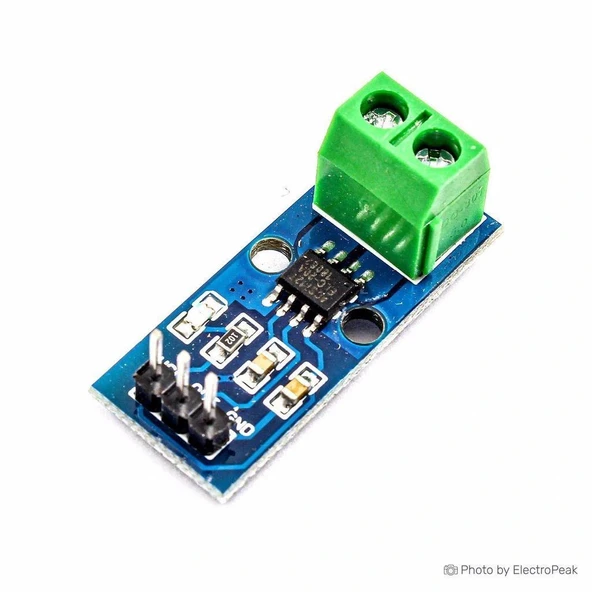

ACS712 Akım Sensörü (Current Sensor) -30 ila +30 A

\n\n

ACS712 Akım Sensörü Modülü, Hall-effect teknolojisini kullanarak DC ve AC akım ölçümlerini güvenli ve temassız bir şekilde gerçekleştiren hassas bir ölçüm cihazıdır. -30A ile +30A arasındaki geniş ölçüm aralığı sayesinde, küçük elektronik devrelerin miliamper seviyesindeki akımlarından, yüksek güçlü motorların ve güç sistemlerinin amper seviyesindeki akımlarına kadar geniş bir uygulama yelpazesine hizmet eder. Elektriksel izolasyon özelliği sayesinde ölçüm yapılan devre ile kontrol devresi arasında 2.1 kVRMS'lik güvenli bir yalıtım sağlar.

\n\n

Allegro ACS712 entegre devresine dayalı bu modül, 66 mV/A hassasiyetinde analog çıkış sinyali üretir, böylece mikrodenetleyicilerin analog girişleri ile kolayca akım değerleri okunabilir. 5V besleme voltajı ile çalışan modül, üzerindeki filtre kapasitörü sayesinde düşük gürültülü ölçümler sağlar ve opsiyonel olarak kapasitör değiştirilerek ölçüm tepki süresi ayarlanabilir. Ayrıca, sıfır akım referans noktası 2.5V olduğundan, modül çift yönlü akım ölçümü yapabilir.

\n\n

ACS712 Akım Sensörü, standart 2.54mm pin aralığı ve kompakt boyutları sayesinde Arduino ve diğer mikrodenetleyiciler ile kolayca entegre edilebilir. Güç tüketimi, akım ölçüm sistemleri, akım koruması, motor kontrolü ve güneş enerjisi sistemleri gibi birçok uygulamada güvenli ve doğru akım ölçümü sağlayan bu sensör, diğer modüller ile birlikte kullanılarak kapsamlı elektronik projeler geliştirilebilir.

\n\n

Teknik Özellikler

\n\n

ACS712 Akım Sensörü Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

\n\n

Sensör IC: Allegro ACS712ELCTR-30A-T
Ölçüm Aralığı: -30A ile +30A arası
Hassasiyet: 66 mV/A (30A modeli için)
Çalışma Gerilimi: 4.5V - 5.5V DC
Çıkış Tipi: Analog Voltaj (0-5V)
Sıfır Akım Çıkış Voltajı: VCC/2 (~2.5V)
Tepki Süresi: 5 μs
Bant Genişliği: 80 kHz
İzolasyon Voltajı: 2.1 kVRMS
Dahili Direnç: 1.2 mΩ (iletken yol)
Çalışma Sıcaklığı: -40°C ile +85°C arası
Toplam Çıkış Hatası: ±1.5% (25°C'de)
Doğrusallık: ±0.5% tipik
Diklik Faktörü (Hysteresis): 15 mA maksimum

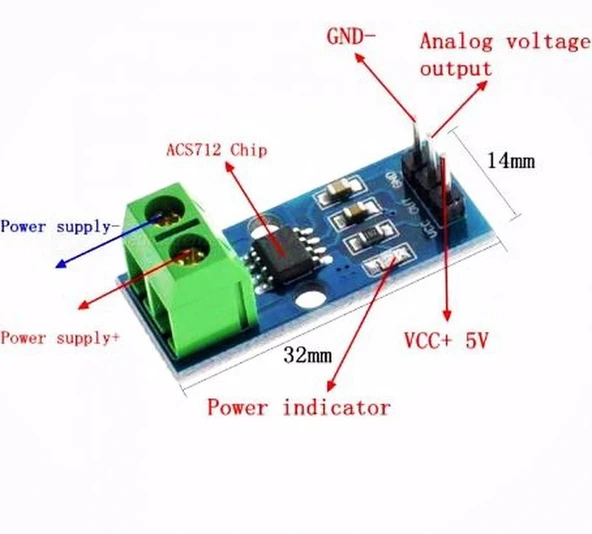

PCB Boyutları: Yaklaşık 31 × 13 mm
Terminal Tipi: 0.1\" (2.54mm) pin aralıklı bağlantı pinleri
Akım Terminalleri: Akım girişi ve çıkışı için vidalı terminal blokları
Gürültü Filtreleme: 1 nF filtre kapasitörü (değiştirilebilir)
Güç Tüketimi: 10 mA tipik
Dahili ADC Devresi: Yok (harici ADC veya mikrodenetleyici gerektirir)
Örnekleme Hızı: Filtre kapasitörüne bağlı olarak değişir
Göstergeler: Güç LED'i

\n\n

Bağlantı ve Kurulum

\n\n

ACS712 Akım Sensörünün farklı mikrodenetleyicilere bağlantısı ve kurulum adımları.

\n\n

İpucu: ACS712 sensörünüzü kullanırken daha doğru ölçümler elde etmek için şu önemli noktalara dikkat edin. Öncelikle, herhangi bir bağlantı yapmadan önce sistemin enerjisini kesin ve güvenlik önlemlerini alın. Sensör modülünü bağlarken güç ve sinyal hatlarını yük akımı geçen hatlardan uzak tutun; elektromanyetik girişim ölçüm hassasiyetini etkileyebilir. Akım taşıyan kabloları sensörün terminal bloklarına bağlarken sıkıca sabitlendiğinden emin olun, zayıf bağlantılar hem güvenlik sorunu oluşturabilir hem de hatalı ölçümlere yol açabilir. Sensör kalibrasyonunda doğruluk için sıfır akım dengesini (2.5V referans) her kullanımdan önce ölçün ve yazılımınızda bu değeri referans olarak kullanın. Analog çıkış değerlerinde dalgalanmalar görüyorsanız, yazılımda birkaç okuma değerini ortalama alarak veya filtreleme uygulaması ekleyerek sonuçları daha kararlı hale getirebilirsiniz. Sıcaklık değişimleri ölçüm doğruluğunu etkileyebilir; uzun süreli ölçümlerde veya değişken ortam sıcaklıklarında sıcaklık kompanzasyon algoritması uygulamayı düşünün.

\n\n

İlgili Ürün Kategorilerimiz

\n\n

Arduino

\n\n

ACS712 akım sensörünü kolayca bağlayabileceğiniz, programlayabileceğiniz ve projelerinizde kullanabileceğiniz Arduino geliştirme kartları. Uno, Nano, Mega ve diğer Arduino kartları ile akım ölçümü, güç izleme ve kontrol projeleri geliştirin.

\nÜrünleri İncele →

\n\n

Modüller

\n\n

ACS712 sensörü ile entegre edebileceğiniz çeşitli elektronik modüller. Röle kartları, LCD ekranlar, kablosuz haberleşme modülleri ve diğer sensörlerle birlikte kapsamlı enerji izleme sistemleri, motor kontrol üniteleri ve güç yönetim projeleri oluşturabilirsiniz.

\nÜrünleri İncele →

\n\n

Neden Voltaj.Net'ten Almalısınız?

\n\n

Voltaj.Net, elektronik komponent ve geliştirme platformları konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.

\n\n

Kalite Güvencesi: Test edilmiş ve onaylanmış, orijinal ACS712 sensör modülleri.
Teknik Destek: Ürün kullanımı ve projeleriniz konusunda uzman desteği.
Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo.
Tamamlayıcı Ürünler: Projeleriniz için gerekli tüm Arduino kartları, sensörler ve modüller.
Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma.
Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri.
Proje Desteği: Blog ve forum ile bilgi paylaşımı, örnek projeler ve kodlar.
Adetli Alım\n
\n

\n
\n İmkanı: Eğitim kurumları ve büyük projeler için özel fiyatlandırma.

\n\n

Voltaj.Net'i Ziyaret Et

\n\n

Ürün Hakkında Sıkça Sorulan Sorular

\n\n\n

ACS712 sensörü ile ne kadar küçük akımlar ölçülebilir?

\n\n

ACS712-30A modelinde teorik hassasiyet 66 mV/A olduğundan, 10-bit ADC ile yaklaşık 45-50 mA çözünürlük elde edilir. Pratik olarak gürültü ve ofset kararlılığı nedeniyle güvenilir şekilde ölçülebilen minimum akım yaklaşık 150-200 mA civarındadır. Düşük akım ölçümleri için akım taşıyan teli sensörden birkaç kez geçirerek hassasiyeti artırabilirsiniz; her tur hassasiyeti iki katına çıkarır. Daha hassas ölçümler için ACS712-5A modeli tercih edilmelidir, bu model 185 mV/A hassasiyetle yaklaşık 15-20 mA çözünürlük sunar. Harici amplifikasyon devresi veya 12/16-bit ADC kullanılarak daha düşük akımlar ölçülebilir.

\n\n

ACS712 sensörünü kalibre etmenin en iyi yolu nedir?

\n\n

ACS712 kalibrasyonu için öncelikle sıfır akım ofsetini belirleyin. Akım geçmezken 10-50 örnek alıp ortalamasını hesaplayın; bu değer VCC/2 (yaklaşık 2.5V veya ADC değeri olarak 512) civarında olmalıdır. Farklı bilinen akım değerleriyle ölçümler yapın, multimetre ile karşılaştırın. Ölçüm değerleri ve gerçek akım değerleri arasında doğrusal regresyon yaparak hassasiyet faktörünü (mV/A) belirleyin. Sıcaklık etkilerini azaltmak için normal çalışma sıcaklığında kalibrasyon yapın. Kalibrasyon değerlerini EEPROM gibi kalıcı belleğe kaydedin. Periyodik olarak sensörün sıfır akım çıkışını kontrol edin ve gerekirse yeniden kalibre edin. Çok hassas uygulamalarda belirli sıcaklık aralıkları için farklı kalibrasyon değerleri kullanın.

\n\n

ACS712 ile AC akımı nasıl ölçülür?

\n\n

AC akım ölçümü için öncelikle sıfır akım ofsetini (2.5V) belirleyin. AC dalga ölçümlerinde çok sayıda örnek alın, en az bir tam AC döngüsünü kapsayacak şekilde. RMS değeri hesaplamak için: Ofset değerinden farkları alın, kareleri toplayın, örnek sayısına bölün ve karekökünü alın. Bu değeri hassasiyet faktörü (66 mV/A) ile çarparak RMS akımını bulun. 50Hz şebeke için en az 100Hz örnekleme yapın. Ölçüm süresini tam döngülerin katları olarak ayarlayın (20ms veya katları). Daha hassas sonuçlar için daha fazla döngü ölçün ve ortalamasını alın. AC ölçümlerinde tepe değer faktörünü (sinüs dalgaları için 1.414) göz önünde bulundurun. Referans bir AC ampermetre ile karşılaştırarak doğruluk kontrolü yapın.

\n\n

ACS712 sensörü ne kadar doğrudur ve ölçüm hatalarının kaynağı nedir?

\n\n

ACS712-30A modeli tipik olarak ±1.5% toplam çıkış hatası sunar. Hata kaynakları şunlardır: Sıfır akım ofset hatası (±1.5% FS): Fabrika kalibrasyonu ve sıcaklık etkilerinden kaynaklanır. Doğrusallık hatası (±0.5%): Manyetik çekirdek özelliklerinden kaynaklı sapmalar. Sıcaklık kaymaları: Her °C için yaklaşık 0.1% ofset değişimi. ADC çözünürlük sınırlamaları: 10-bit ADC ile yaklaşık 30-60mA adım büyüklüğü. Elektromanyetik girişim: Yakındaki güçlü manyetik alanlar veya gürültü kaynakları. Düşük akım sensitivitesi: 30A modelde düşük akımları ölçmek zorlaşır. Gürültü: Elektronik devrelerin içsel gürültüsü ve besleme hattı dalgalanmaları. Dikkatli kalibrasyon, filtreleme ve elektromanyetik izolasyon ile bu hatalar minimize edilebilir.

\n\n

ACS712 sensörü Arduino dışında başka hangi platformlarla kullanılabilir?

\n\n

ACS712 sensörü analog çıkış veren genel amaçlı bir sensör olduğundan birçok platformla kullanılabilir. Raspberry Pi ile ACS712 kullanmak için MCP3008 gibi harici ADC gerekir çünkü Pi dahili ADC içermez. ESP8266/ESP32 WiFi modülleri sensörle doğrudan çalışır ancak 3.3V referans nedeniyle kalibrasyon değişir. STM32, PIC, AVR gibi diğer mikrodenetleyiciler dahili ADC ile sensörü kullanabilir. Programlanabilir Lojik Kontrolörler (PLC) analog giriş modülleri ile entegre edilebilir. Labview, MATLAB gibi veri toplama yazılımları ve DAQ donanımlarıyla birleştirilebilir. Analog multimetreler ve osiloskoplar ile manuel ölçümler mümkündür. Texas Instruments ve Microchip gibi üreticilerin geliştirme kartlarıyla sorunsuz çalışır. Özel ASIC ve FPGA tasarımlarına analog sensor olarak entegre edilebilir.

\n\n

ACS712 ile yüksek akımları (>30A) nasıl ölçebilirim?

\n\n

30A üzerindeki akımları ölçmek için akım bölücü yöntemi kullanabilirsiniz. Akımı iki veya daha fazla paralel yola bölen bir devre oluşturun, ACS712 ile bu yollardan birini ölçün. Örneğin, akımı eşit bölen iki yol için ölçülen değeri iki ile çarpın. Akım trafolarını ACS712 ile birlikte kullanarak yüksek AC akımları ölçebilirsiniz, uygun dönüştürme oranına sahip CT seçin. Hall-effect sensörü içeren 50A, 100A veya 200A kapasiteli ACS758, ACS770 gibi daha yüksek kapasiteli alternatif sensörler kullanın. Geçici yüksek akımlar için, ACS712 kısa süreli olarak 100A peak akımları tolere edebilir, ancak uzun süreli kullanımda aşırı ısınır. Yüksek akımlarda sensör ısınması önemli sorundur, yeterli soğutma sağlayın.

\n\n

Sensör çıkışındaki gürültüyü nasıl azaltabilirim?

\n\n

ACS712 sensöründeki gürültüyü azaltmak için donanım ve yazılım yöntemleri kullanın. Donanım çözümleri: Sensörün yanındaki filtre kapasitörünü büyütün (1nF yerine 10nF-100nF); bant genişliği azalır ancak gürültü düşer. Sensör ve mikrodenetleyici için ayrı, temiz güç kaynakları kullanın. Sensör kablolarını güç hatlarından uzak tutun ve mümkünse ekranlı kablo kullanın. Sensör çıkışına RC alçak geçiren filtre (10kΩ, 1µF) ekleyin. Yazılım çözümleri: Çok sayıda örnek alıp ortalamasını hesaplayın (100+ örnek). Medyan filtresi uygulayarak aykırı değerleri temizleyin. Hareketli ortalama veya exponential filtering algoritmaları kullanın. ADC örnekleme sırasında diğer kesmeleri devre dışı bırakın. Dijital filtreleme için Kalman filtresi gibi gelişmiş algoritmalar kullanın. Gürültü azaltma teknikleri analog bant genişliğini düşürebilir, uygulamanızın tepki süresi gereksinimlerine göre optimum dengeyi bulun.

\n\n

ACS712 ile batarya şarj ve deşarj akımını nasıl izleyebilirim?

\n\n

Batarya şarj/deşarj izlemesi için ACS712 çift yönlü akım ölçümü yapabilir. Sensörü batarya ve şarj kontrol devresi arasına seri olarak bağlayın. Sıfır akım referansını (VCC/2 veya 2.5V) hassas şekilde belirleyin. Bu değerin üzerindeki ölçümler şarj akımını (pozitif), altındaki ölçümler deşarj akımını (negatif) gösterir. Akım yönünü yazılımda 2.5V referansına göre karşılaştırarak belirleyin. Toplam enerji hesabı için akım değerlerini zamana göre entegre edin (Ah veya mAh). Coulomb sayacı fonksiyonu için düzenli aralıklarla ölçüm yapın ve değerleri akümüle edin. Şarj ve deşarj için farklı verimlilik faktörleri uygulayabilirsiniz. Düşük akımları doğru ölçmek için 5A veya 20A modeli kullanmayı düşünün. Akım değişimlerine göre batarya durumunu tahmin eden algoritma geliştirin.
