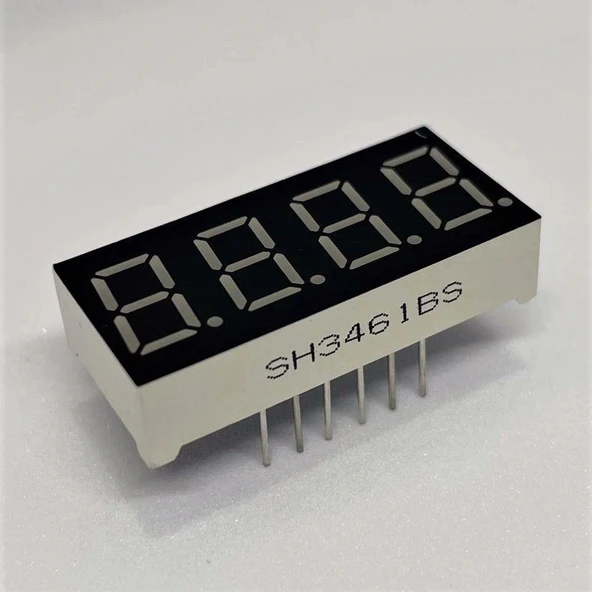

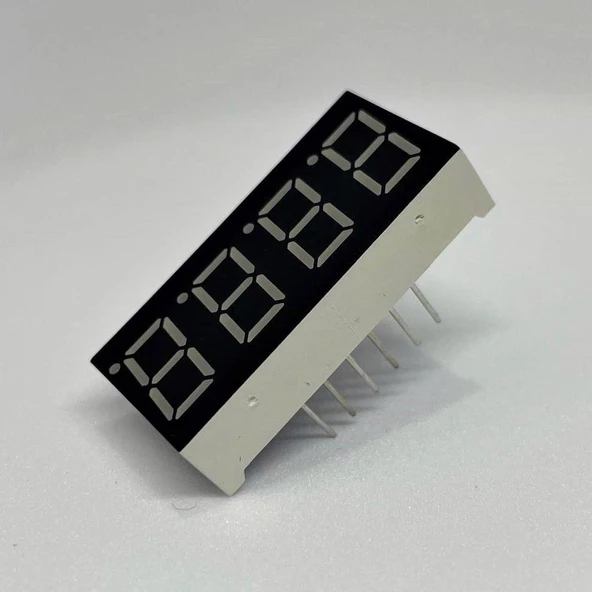

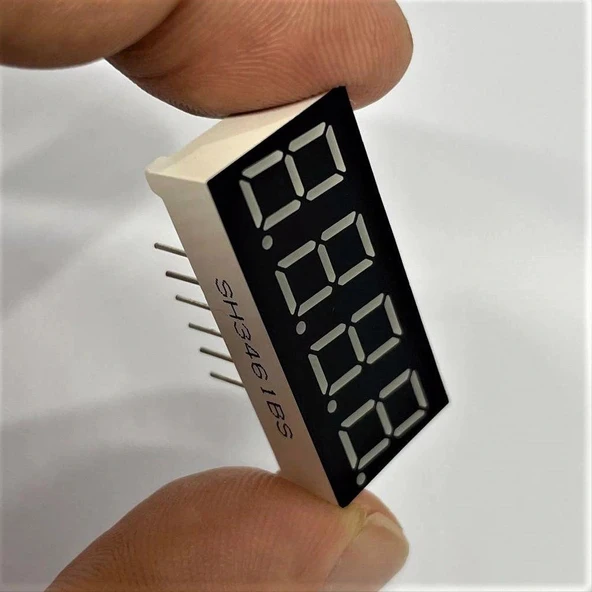

9.2mm 4'lü 7-Segment Display Ekran (Kırmızı Ortak Anot)

\n\n

9.2mm 4'lü 7-Segment Display Ekran, dört basamaklı sayısal gösterim sağlayan kompakt bir LED gösterge modülüdür. Ortak anot yapısı ve parlak kırmızı segmentleri ile sayısal verileri, saat bilgisini veya ölçüm değerlerini net bir şekilde görüntülemek için idealdir.

\n\n

Bu display modülü, Arduino tabanlı projeler için mükemmel bir görselleştirme çözümüdür. Sadece 12 pin ile tüm basamaklara erişim sağlanabilir ve shift register veya sürücü entegrelerle kullanılarak pin ihtiyacı daha da azaltılabilir.

\n\n

LCD ve LCD Ekran kategorisindeki bu ürün, saat projeleri, sayaçlar, kronometre uygulamaları ve çeşitli elektronik göstergeler için kompakt ve enerji verimli bir görüntüleme çözümü sunar.

\n\n

Teknik Özellikler

\n\n

9.2mm 4'lü 7-Segment Display Ekranın detaylı teknik özellikleri aşağıda listelenmiştir.

\n\n

Ekran Tipi: 7-Segment LED Display.
Konfigürasyon: Ortak Anot (Common Anode)
Basamak Sayısı: 4 digit,
Segment Boyutu: 9.2mm (0.36 inç) yükseklik
Renk: Kırmızı
Dalga Boyu: 620-625nm
İleri Voltaj (VF): Tipik 2.0V-2.2V (segment başına)
Maksimum Akım: 20mA (segment başına)
Parlaklık: 60-80 mcd (segment başına, @20mA)
Görüş Açısı: 120°

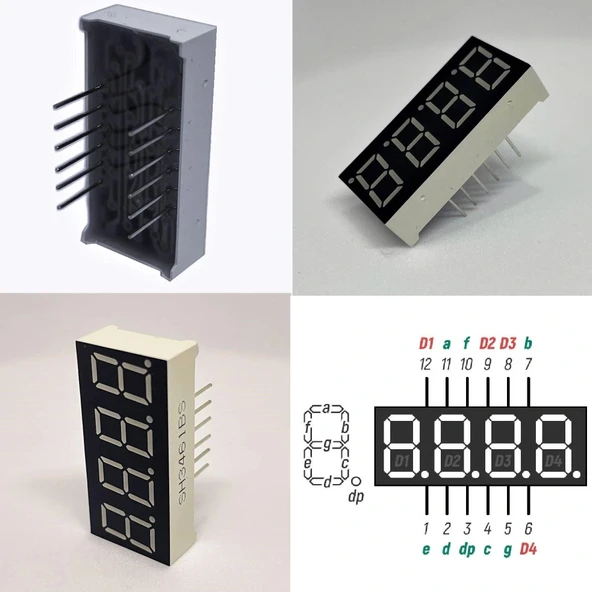

Pin Sayısı: 12 pin (4 anot + 8 segment)
Pin Konfigürasyonu:\n\t
- A, B, C, D, E, F, G, DP: Segmentler
- DIG1, DIG2, DIG3, DIG4: Digit Anotları
\n\t

Segment Düzeni:\n\t

\n A\n ---\nF | | B\n -G-\nE | | C\n ---\n D • DP\n

\n\t

Boyutlar: ~50mm x 19mm x 8mm (toplam modül)
Çalışma Sıcaklığı: -25°C ~ +85°C
Pin Aralığı: 2.54mm (0.1 inç) standart
Multiplexing: Destekler (zaman paylaşımlı sürüş)

\n\n

Bağlantı ve Kullanım

\n\n

9.2mm 4'lü 7-Segment Display Ekranın bağlantısı ve kullanım talimatları.

\n\n

İpucu: Segment akımını sınırlamak için her segment pinine seri direnç bağlamayı unutmayın. Genellikle 220Ω-330Ω direnç değerleri, 5V kaynakla kullanım için uygundur. Tüm segmentlerin aynı parlaklıkta yanması için eşit değerde dirençler kullanın.

\n\n

Arduino ile temel bağlantı:

\n\n

Segment Pinleri (A-G, DP): Her biri Arduino'nun dijital pinlerine 220Ω-330Ω direnç üzerinden bağlanır
Digit Pinleri (DIG1-DIG4): Arduino'nun dijital pinlerine doğrudan bağlanır (ortak anot)
Ortak anot yapısında, bir basamağı aktifleştirmek için ilgili DIG pini HIGH, gösterilecek segmentler LOW yapılmalıdır

\n\n

Multiplexing (çoğullama) tekniği:

\n\n

Aynı anda sadece bir basamak aktif edilerek tüm basamakları sırayla gösterme tekniğidir
Gözün algılama hızından daha hızlı yapıldığında, tüm basamaklar aynı anda yanıyormuş gibi görünür
Her digit için 1-5ms arası aktif tutup, sırayla diğer digitlere geçiş yapılır
Bu yöntem ile sadece 12 pin kullanılarak 4 basamak kontrol edilebilir
Tazeleme frekansı genellikle 100Hz ve üzeri olmalıdır

\n\n

Sürücü entegrelerle kullanım:

\n\n

MAX7219/MAX7221: SPI üzerinden sadece 3 Arduino pini ile 8 digite kadar kontrol
74HC595 Shift Register: 3 Arduino pini ile segment kontrolü, ek transistörler ile digit kontrolü
CD4511: BCD (Binary Coded Decimal) decoder ile 4 pin üzerinden 7-segment kontrolü
TM1637: I2C benzeri protokol ile 2 pin üzerinden 4 digit kontrol

\n\n

Güç gereksinimleri:

\n\n

Tüm segmentler yandığında basamak başına maksimum 140mA akım çekebilir (7 segment + nokta)
Multiplexing ile ortalama güç tüketimi azalır
Arduino dijital pinleri genellikle 40mA'e kadar akım sağlayabilir, dikkatli olun
Yüksek parlaklık için transistör veya sürücü entegre kullanın

\n\n

Uygulama Alanları

\n\n

9.2mm 4'lü 7-Segment Display Ekranın kullanılabileceği çeşitli projeler ve uygulama alanları.

\n\n

Zaman ve Ölçüm Göstergeleri

\n\n

Dijital saatler
Geri sayım zamanlayıcıları
Kronometre projeleri
Sıcaklık göstergeleri
Nem ölçer ekranları

\n\n

Elektronik Projeler

\n\n

Sayaç ve skorboard göstergeleri
Voltmetre ve ampermetre
Frekans sayacı
RPM (devir) göstergesi
Elektronik terazi ekranı

\n\n

Eğitim ve Hobi

\n\n

Arduino eğitim kitleri
Elektronik deney setleri
Basit oyun göstergeleri
Programlama öğrenme projeleri
Elektronik saatler

\n\n

Proje Örnekleri

\n\n

9.2mm 4'lü 7-Segment Display Ekran kullanılarak yapılabilecek detaylı proje örnekleri.

\n\n

Arduino Tabanlı Dijital Saat ve Termometre

\n\n

Arduino Nano, 4'lü 7-segment display, DS3231 RTC modülü ve DHT11 sıcaklık sensörü kullanarak kombine bir saat ve termometre projesi geliştirebilirsiniz. DS3231 RTC modülü, hassas zaman tutma özelliği sağlar ve pil yedeklemesi sayesinde Arduino kapansa bile çalışmaya devam eder. Sistem, 7-segment ekranda saat ve dakikayı gösterir, iki nokta işareti saniye geçişlerinde yanıp söner. Kullanıcı, butonlar yardımıyla saat ve sıcaklık gösterimi arasında geçiş yapabilir. Sıcaklık modunda, DHT11 sensöründen alınan değer ekranda gösterilir ve °C sembolü için özel segment kombinasyonu kullanılır. Ayrıca, ışık sensörü ekleyerek gece modu oluşturabilir, karanlıkta ekran parlaklığını otomatik olarak azaltabilirsiniz. Projeyi geliştirmek için alarm fonksiyonu, kronometre veya geri sayım zamanlayıcısı eklenebilir. Tüm sistem, kompakt bir kutu içine yerleştirilerek masa üstü saati olarak kullanılabilir.

\n\n

Elektronik Geri Sayım Zamanlayıcısı

\n\n

Arduino UNO, 4'lü 7-segment display, döner kodlayıcı (rotary encoder), buzzer ve üç buton kullanarak çok fonksiyonlu bir geri sayım zamanlayıcısı oluşturabilirsiniz. Döner kodlayıcı, dakika ve saniye ayarını hızlı ve hassas bir şekilde yapmanızı sağlar. İlk buton başlat/durdur, ikinci buton sıfırlama, üçüncü buton ise hafıza fonksiyonu için kullanılır. Hafıza butonu, sık kullanılan süreleri kaydedip geri çağırmanıza olanak tanır. 7-segment ekranda, kalan süre dakika ve saniye olarak gösterilir, son 10 saniyede ekran yanıp söner, ve süre dolduğunda buzzer ile sesli uyarı verilir. Multiplexing tekniği ile ekranın dört basamağı da kontrol edilir, böylece minimum pin kullanımı sağlanır. Zamanlayıcı için, Arduino'nun zamanlayıcı kesmeleri kullanılarak hassas zaman ölçümü yapılır. Bu proje, mutfak zamanlayıcısı, egzersiz kronometresi veya çalışma zamanı takibi için idealdir.

\n\n

Dijital Voltmetre ve Ampermetre

\n\n

Arduino Nano, 4'lü 7-segment display, voltaj bölücü devre ve ACS712 akım sensörü kullanarak kompakt bir voltmetre ve ampermetre yapabilirsiniz. Voltaj ölçümü için, Arduino'nun analog girişine bağlanan bir voltaj bölücü devre (örneğin, 100kΩ ve 10kΩ dirençler) kullanılır. Bu sayede Arduino'nun 0-5V ölçüm aralığı, 0-55V'a genişletilebilir. Akım ölçümü için, ACS712 sensörü devreye seri olarak bağlanır ve çıkışı Arduino'nun başka bir analog girişine bağlanır. 7-segment display, multiplexing yöntemiyle kontrol edilir ve ölçülen değerler ekranda gösterilir. Buton yardımıyla voltaj ve akım gösterimi arasında geçiş yapılabilir. Yazılımda, daha hassas ölçüm için örnekleme ve ortalama alma teknikleri kullanılır. Ayrıca, aşırı voltaj veya akım durumunda ekranın yanıp sönmesi ve buzzer ile uyarı verilmesi eklenebilir. Bu proje, elektronik laboratuvarları, DIY güç kaynağı projeleri veya batarya şarj durumu izleme için kullanışlı bir araçtır.

\n\n

Sorun Giderme ve İpuçları

\n\n

9.2mm 4'lü 7-Segment Display Ekran kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

\n\n

Yaygın Sorunlar ve Çözümleri

\n\n

Segmentler Yanmıyor: Doğru direnç değerlerini kullandığınızı kontrol edin. Bağlantıların doğru yapıldığından emin olun. Ortak anot yapısında segmentleri LOW yapmanız gerektiğini unutmayın. Multiplexing hızının yeterince yüksek olduğunu doğrulayın. Segmentlerin sürekli yanması için akımın 20mA'i aşmadığından emin olun.
Düşük Parlaklık: Direnç değerlerini azaltmayı düşünün (minimum 150Ω önerilir). Multiplexing döngüsünü optimize edin, her basamağa daha fazla zaman ayırın. Ortam ışığına göre parlaklık ayarı ekleyin. Uygun olmayan lojik seviyeleri nedeniyle voltaj düşüşü olabilir, sürücü entegre kullanmayı düşünün.
Bazı Segmentler/Digitler Çalışmıyor: Bağlantıları kontrol edin, kopuk veya gevşek kablo olabilir. Segmentin veya digitin hasar görüp görmediğini test edin. Kod içinde ilgili pine çıkış ataması yapıldığından emin olun. Direnç değerlerinin eşit olduğunu kontrol edin.
Titreşen Görüntü: Multiplexing hızını artırın, en az 100Hz tazeleme oranı kullanın. Kesme (interrupt) tabanlı multiplexing uygulamayı deneyin. delay() yerine millis() kullanarak zamanlama yapın. Diğer işlemlerin multiplexing döngüsünü engellememesine dikkat edin.
Hayalet Segmentler: Çapraz konuşma (crosstalk) sorunu olabilir, multiplexing döngüsünde digit geçişleri arasında kısa bir gecikme ekleyin. Tüm segmentleri kapatma ve açma arasında mikrosaniye seviyesinde gecikme koyun. Pull-down dirençleri ekleyerek yüzer durumda kalan pinlerin etkisini azaltın.

\n\n

Performans İpuçları

\n\n

Zaman kritik uygulamalar için doğrudan port manipülasyonu kullanın
Görsel efektler için kademeli parlaklık değişimi uygulayın
Sürücü entegreler kullanarak Arduino pinlerini serbest bırakın
Güç tüketimini azaltmak için PWM ile parlaklık kontrolü yapın
Gösterilecek karakterlerin segment haritasını bir lookup tablosunda saklayın

\n\n

Paket İçeriği

\n\n

9.2mm 4'lü 7-Segment Display Ekran (Kırmızı Ortak Anot)

\n\n

İlgili Ürün Kategorilerimiz

\n\n

Arduino

\n\n

Arduino geliştirme kartları ile elektronik projelerinizi hayata geçirebilirsiniz.

\nÜrünleri İncele →

\n\n

LCD ve LCD Ekran

\n\n

LED, LCD ve diğer ekran çözümleri ile projelerinize görsel arayüzler ekleyin.

\nÜrünleri İncele →

\n\n

Neden Voltaj.Net'ten Almalısınız?

\n\n

Voltaj.Net, elektronik komponent ve geliştirme platformları konusunda Türkiye'nin güvenilir tedarikçisidir.

\n\n

Kalite Güvencesi: Test edilmiş ve onaylanmış ürünler
Teknik Destek: Ürün kullanımı konusunda uzman desteği
Teslimat: Stoktan hızlı gönderim ve takip
Tamamlayıcı Ürünler: Projeleriniz için gerekli tüm elektronik bileşenler
Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlar
Güvenilir Alışveriş: Kolay sipariş ve iade süreci

\n\n

Voltaj.Net'i Ziyaret Et

\n\n

Ürün Hakkında Sıkça Sorulan Sorular

\n\n\n

Ortak anot ve ortak katot arasındaki fark nedir?

\n\n

Ortak anotta tüm digit pinleri pozitif, segmentler negatif kontrolle çalışır. Ortak katotta bunun tersidir. Ortak anot için segmentler LOW, ortak katot için HIGH yapılır.

\n\n

Bu display için hangi direnç değerlerini kullanmalıyım?

\n\n

5V besleme için her segment pinine 220Ω-330Ω değerinde direnç önerilir. Düşük voltajlarda daha küçük değerler, yüksek voltajlarda daha büyük değerler kullanılmalıdır.

\n\n

Multiplexing nedir ve neden kullanılır?

\n\n

Multiplexing, basamakları hızlı bir şekilde sırayla aktif ederek daha az pin kullanmayı sağlayan tekniktir. 12 pinle tüm 4 basamak kontrol edilebilir.

\n\n

Bu display ile harfler gösterilebilir mi?

\n\n

Sınırlı sayıda harf gösterilebilir (A, b, C, d, E, F, H, L, P, U gibi). Tüm harfler gösterilemez çünkü 7-segment yapısı buna uygun değildir.

\n\n

Arduino ile kullanmak için sürücü devre gerekli midir?

\n\n

Zorunlu değil ancak önerilir. Arduino pinlerinin 40mA akım sınırı vardır. Yüksek parlaklık için ULN2003 veya transistörler kullanmak daha iyidir.

\n\n

Display pin bağlantılarını nasıl belirleyebilirim?

\n\n

Multimetre ile ölçüm yaparak veya LED test devresi kullanarak pinleri belirleyebilirsiniz. Ortak anotta, ortak pinden segmentlere doğru akım verildiğinde segmentler yanar.

\n\n

MAX7219 entegresi ile nasıl kullanılır?

\n\n

MAX7219, SPI protokolü ile kontrol edilir ve sadece 3 Arduino pini (DATA, CLK, LOAD) kullanarak 8 digite kadar kontrol sağlar.

\n\n

9.2mm boyut ne anlama geliyor?

\n\n

9.2mm, segment yüksekliğini gösterir. Bu, rakamların okunabilir boyutunu belirtir ve orta büyüklükte bir displaydir. Farklı projelerde 0.36 inç olarak da ifade edilir.
